Märkused ja riskid
Kriitilised tähelepanekud- Õhutõke peab olema ühendatud ja kontrollitav.
- Väldi katkestusi akna alumises liites.
- Dokumenteeri liide enne konstruktsiooni sulgemist.
Sõlm
Akna liited
Akna perimeetri õhu-, tuule- ja niiskustiheduse sõlmed.
Keskmine risk
Tüüp: liitesõlm
2D joonis
Tehniline tööruum
Joonised ja kihid
Vali joonis, suurenda detaile või lisa märkusi otse skeemile.
Valitud joonis 1 / 5 Puitkarkassist konstruktsioon Akna liited Soojustuse komposiitsüsteem ETICS koos aknapaigaldusega v1.0 · Detailjoonis
- Puitkarkassist konstruktsioon Akna liited Soojustuse komposiitsüsteem ETICS koos aknapaigaldusegav1.0 · Detailjoonis

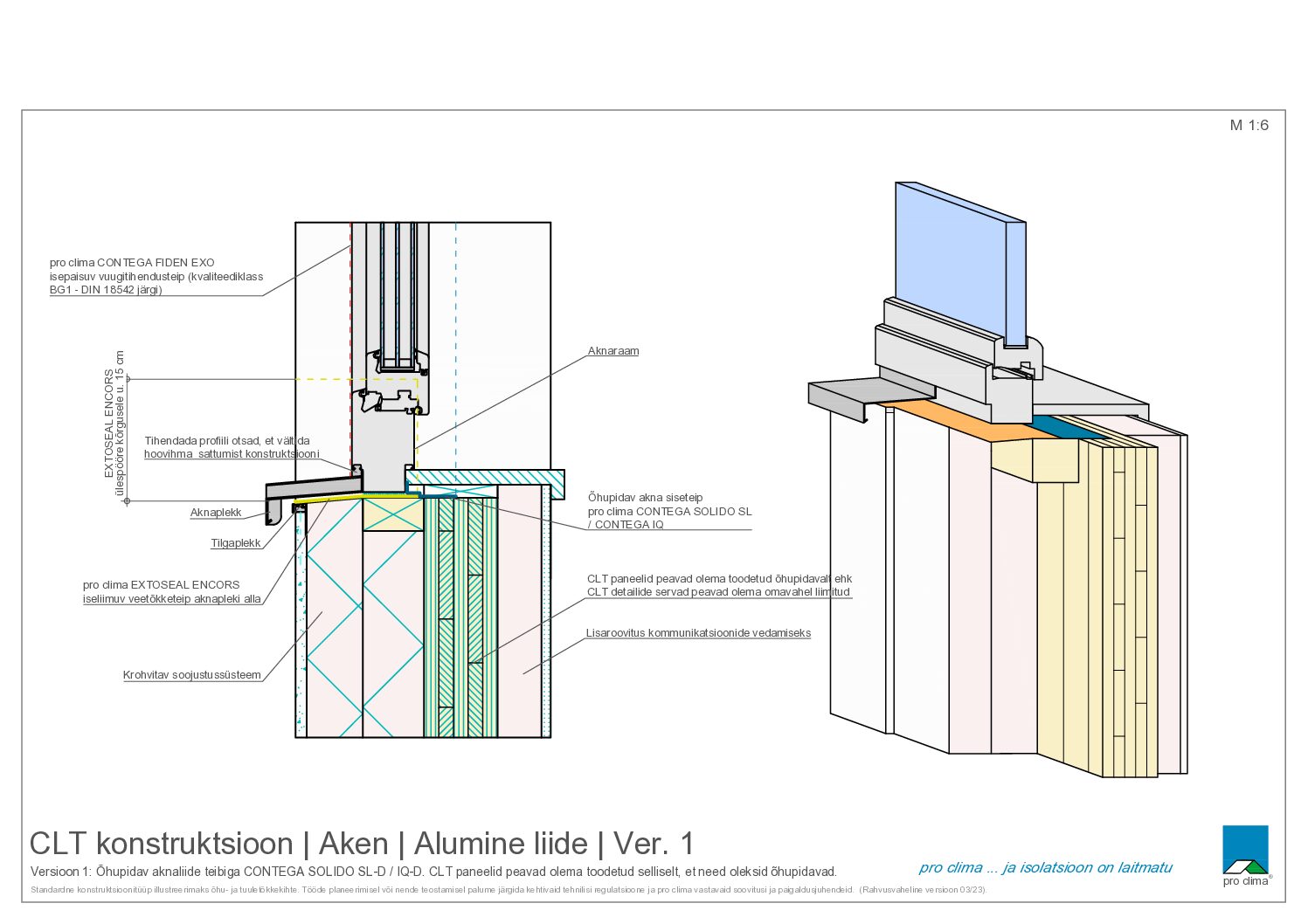

- clt konstruktsioon aken alumine liide ver 1v1.0 · Detailjoonis

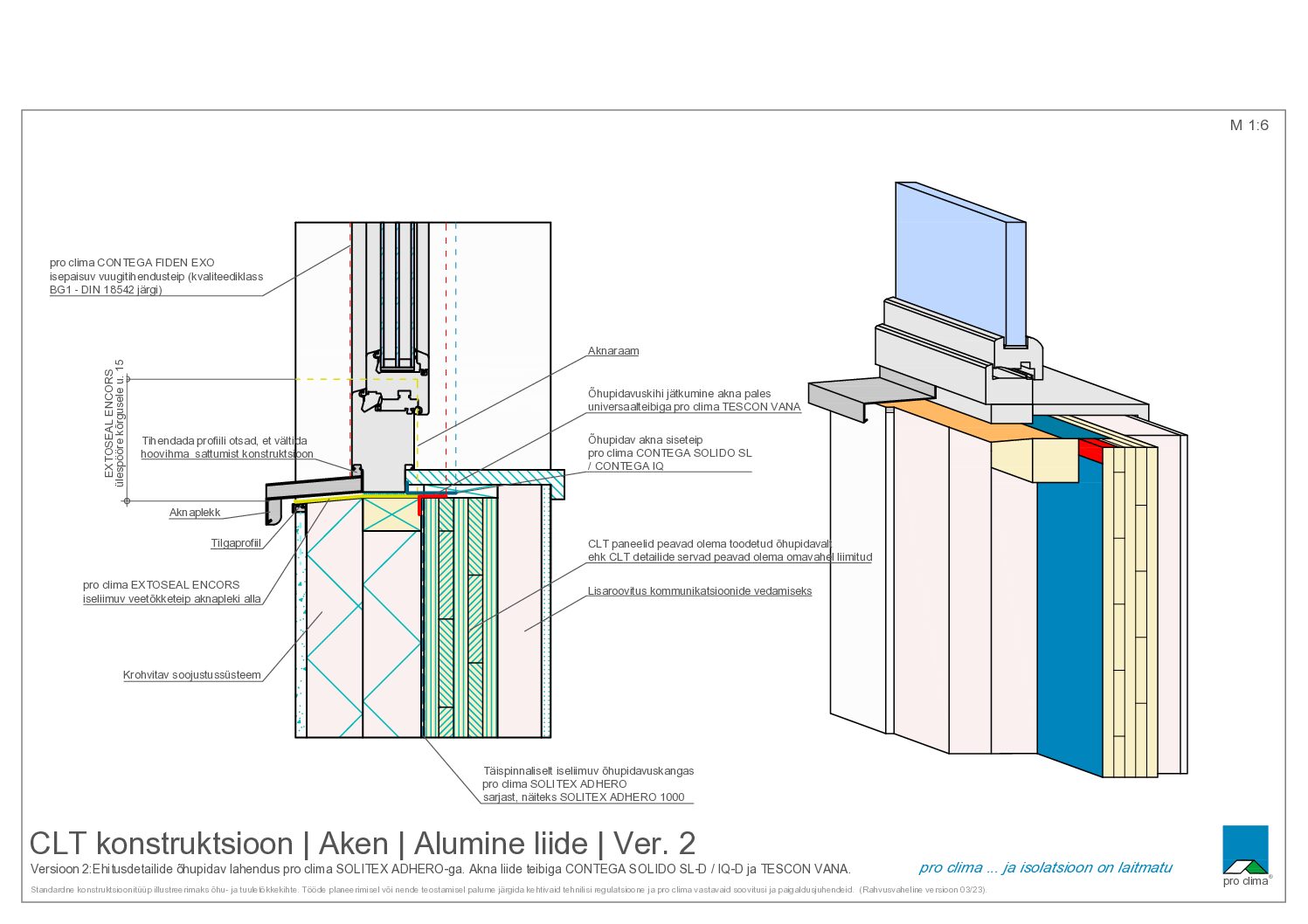

- clt konstruktsioon aken alumine liide ver 2v1.0 · Detailjoonis

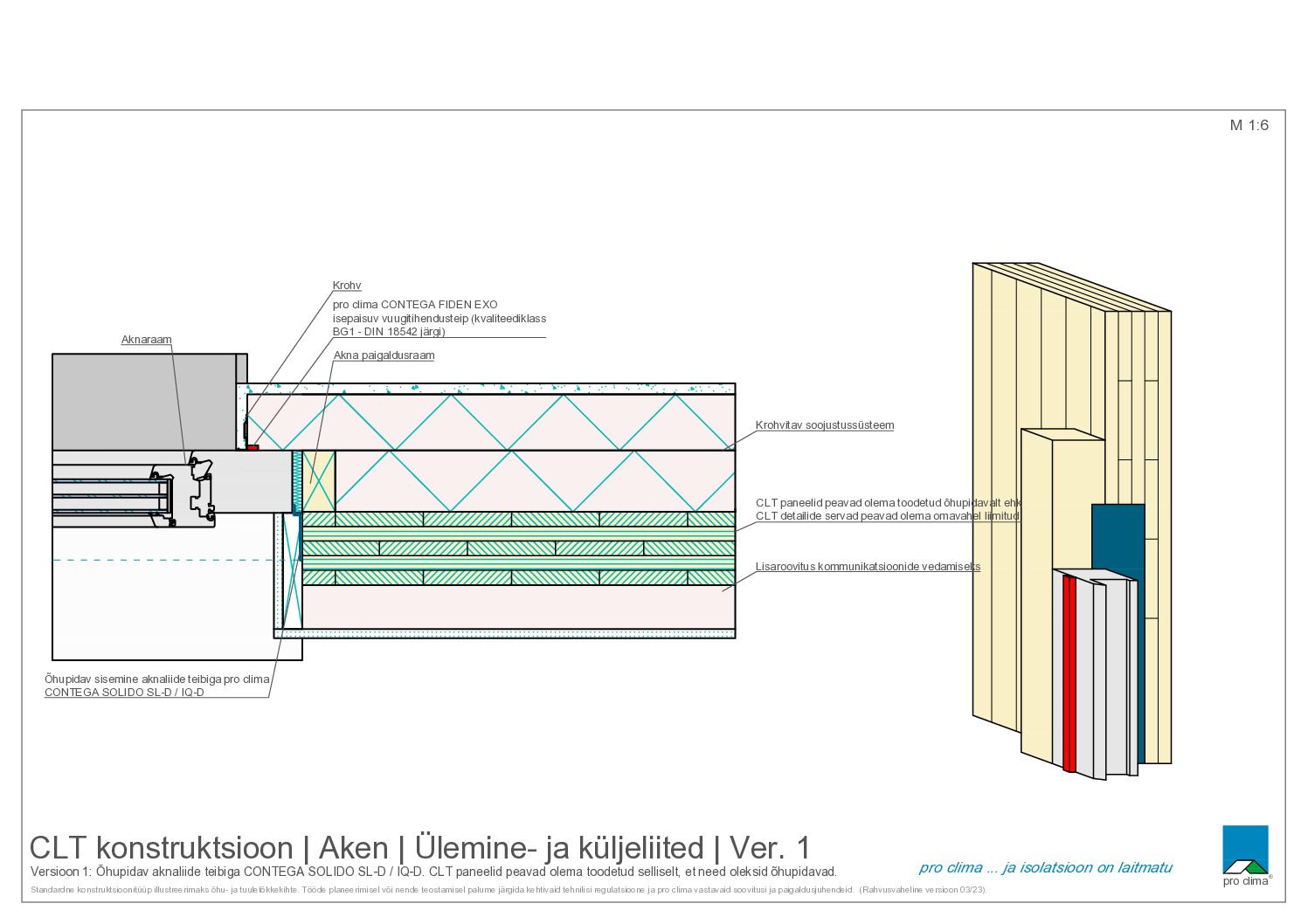

- clt konstruktsioon aken ülemine ja küljeliited ver 1v1.0 · Detailjoonis

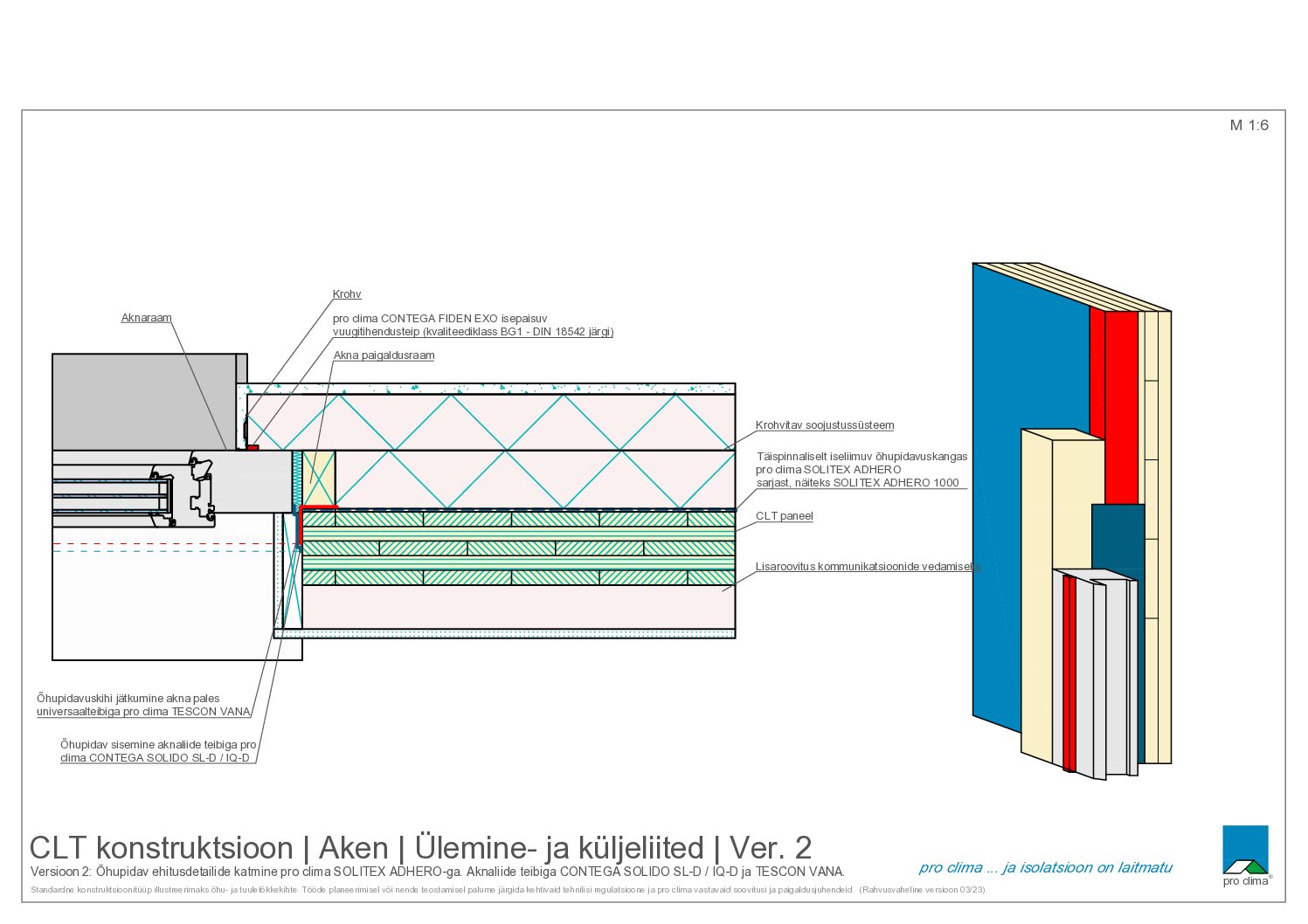

- clt konstruktsioon aken ülemine ja küljeliited ver 2v1.0 · Detailjoonis
Selle nimega joonist ei leitud.
Joonis 1 / 5
100%
Kontroll
Kontrolli enne sulgemist- Aurutõkke ühenduste pidevus
- Paigaldusvahu kaitsmine
- Fototõendus igast etapist
Seotud kontrollid
Visuaalne kontrollKontrollpunktid seotakse hiljem objektipõhise TERVE OS töövooga.
Allalaadimine
FailidMaterjalid
Sõlme tuvastatud materjalid
Koondatud selle sõlme jooniste OCR / AI analüüsist. Dubletid on ühendatud ning kataloogimaterjalid on avatavad rippmenüüst.
20materjali
8kataloogis
pro clima CONTEGA FIDEN EXO
Isepaisuv tihend
Ava
Leitud 5 korda
sertifitseeritud õhkupidav puitlaastplaat
sertifitseeritud õhkupidav puitlaastplaat
Kataloogiga sidumata
TESCON PROFECT / TESCON VANA
Õhutõkke ühendusteip
CONTEGA SOLIDO SL / SL-D / CONTEGA IQ / IQ-D
õhupidav akna siseteip
Ava
Leitud 3 korda
EXTOSEAL ENCORS
Butüülteip
Ava
Leitud 3 korda
soojustus / mineraalvill
soojustus / mineraalvill
Kataloogiga sidumata
servaprofiil
servaprofiil
Kataloogiga sidumata
tilgaprofiil
tilgaprofiil
Kataloogiga sidumata
pro clima SOLITEX FRONTA WA
Tuuletõkkekangas
Ava
Leitud 5 korda
Krohvitud soojustusega fassaad / ventileeritav fassaad
Krohvitud soojustusega fassaad / ventileeritav fassaad
Kataloogiga sidumata Leitud 5 korda
Sertifitseeritud õhutõkkeplaat
Sertifitseeritud õhutõkkeplaat
Kataloogiga sidumata Leitud 5 korda
Lisaroovitus
Lisaroovitus
Kataloogiga sidumata Leitud 5 korda
CONTEGA SOLIDO SL / CONTEGA IQ
õhupidav akna siseteip
Ava
Leitud 2 korda
Krohvitav soojustussüsteem
soojustus / mineraalvill
Kataloogiga sidumata
TESCON VANA
Õhutõkke ühendusteip
Ava
Leitud 2 korda
SOLITEX ADHERO
tuule- ja õhupidavuskangas
Kataloogiga sidumata
soojustus / mineraalvill
soojustus / mineraalvill
Kataloogiga sidumata
krohvitav soojustussüsteem
krohvitav soojustussüsteem
Kataloogiga sidumata
SOLITEX ADHERO 1000
täispinnaliselt iseliimuv õhupidavuskangas
CLT paneel
CLT paneel
Kataloogiga sidumata
KONTROLL ENNE KATMIST
Kontrollnimekiri
Akna liited
Võrdle joonisega
Vali õige detail ja vaata liide üle enne katmist.
Kontrolli teostust
Märgi kontrollitud punktid ja kirjelda kõrvalekalded.
Dokumenteeri
Seo märkused asukoha, kuupäeva ja fotode viidetega.
Koonda tulemus
Prindi täidetud leht või salvesta brauserist PDF.
Märgi punkt alles pärast kontrolli. Puuduse või mittesobiva punkti korral jäta ruut tühjaks ja kirjelda põhjus märkuses. Kontrolli projektis või tootja juhendis nõutud meetodil.
0 / 11 kontrollitud
Märked kehtivad selle avatud lehe jaoks; neid ei salvestata serverisse. Säilitamiseks prindi leht või salvesta PDF enne lehe sulgemist.
Vaata riskide selgitusi ja ennetust →RISKID JA ENNETUS
Mida selles sõlmes vältida?
6 seotud riski. Võrdle neid valitud detaili ja tegeliku teostusega.
Katkestatud õhutõkkekiht
Õhupidav kiht on läbi lõigatud, ühendamata või kaetud enne, kui liite pidevus on tõendatud.
Ennetus ja parandus
Taasta õhupidavuse pidevus sama süsteemi materjalidega. Vali aluspinnale sobiv teip, mansett või liimhermeetik ning kontrolli parandust enne detaili sulgemist.
Mida kontrollida?
- Õhutõkke joon on joonisel ja objektil sama loogikaga jälgitav.
- Kõik ülekatted, nurgad ja läbiviigud on enne katmist nähtavalt tihendatud.
Vale teibi või manseti kasutus
Tihendusmaterjal ei sobi aluspinna, läbiviigu kuju, niiskuskoormuse või paigaldustemperatuuriga.
Ennetus ja parandus
Asenda juhuslik tihendus tootjapoolse süsteemilahendusega. Läbiviikudel kasuta sobiva läbimõõduga mansetti, liitekohtadel süsteemset teipi ning kontrolli paigaldus enne katmist.
Mida kontrollida?
- Materjal sobib konkreetsele aluspinnale ja kihile.
- Mansett vastab läbiviigu läbimõõdule ning ei ole pinges.
Liite sulgemine enne kontrolli
Kriitiline sõlm kaetakse plaadi, viimistluse, fassaadi või pinnasega enne fototõendit ja kontrolli.
Ennetus ja parandus
Sea sõlmele kontrollivärav: enne katmist peab olema foto, kontrollmärge ja vajadusel paranduse kinnitus. Suletud sõlm ava ainult siis, kui risk on kõrge või mõõtmine viitab lekkele.
Mida kontrollida?
- Kriitiline liide on enne katmist visuaalselt kontrollitud.
- Fotol on näha kogu liide, mitte ainult väike fragment.
Niiske, tolmune või ettevalmistamata aluspind
Teip või liimhermeetik paigaldatakse pinnale, mis ei taga pikaajalist nakkumist.
Ennetus ja parandus
Puhasta aluspind, eemalda lahtine materjal ja kasuta vajadusel krunti. Kui liide on juba tehtud kahtlasele pinnale, ava see enne sulgemist ja tee uuesti.
Mida kontrollida?
- Pind on kuiv, puhas ja mehaaniliselt stabiilne.
- Tootja nõutud krunt või primer on kasutatud.
Aknaliite katkestatud vee- ja õhutõke
Akna sisemine õhutõke, väline tuuletõke või veepleki lahendus ei tööta ühe pideva sõlmena.
Ennetus ja parandus
Lahenda akna sisemine ja väline kiht eraldi funktsioonina, aga sama sõlme loogikas. Paranda katkestused enne palede sulgemist ning kasuta nurgas vormitavaid või tootja soovitatud detaile.
Mida kontrollida?
- Sisemine teip või membraan on ühendatud kogu perimeetris.
- Väline tuuletõke juhib vee konstruktsioonist välja.
Soojustus katkeb liite piirkonnas
Soojustuskiht jääb liites tühimikega, nihkub või katkeb konstruktsioonide kohtumisel.
Ennetus ja parandus
Täida tühimikud projektikohase soojustusmaterjaliga ja kontrolli, et õhu- ning tuuletõkke kihid jäävad samal ajal pidevaks.
Mida kontrollida?
- Soojustus täidab liite kogu sügavuses.
- Soojustus ei ole kokku surutud ega nihkunud.
Failid ja meedia
Joonised, raportid ja fotod
Joonised 0
Selles kategoorias faile pole.
Raportid ja PDFid 6
DetailjoonisPDF
Puitkarkassist konstruktsioon Akna liited Soojustuse komposiitsüsteem ETICS koos aknapaigaldusegaPDF
clt konstruktsioon aken alumine liide ver 1PDF
clt konstruktsioon aken alumine liide ver 2PDF
clt konstruktsioon aken ülemine ja küljeliited ver 1PDF
clt konstruktsioon aken ülemine ja küljeliited ver 2PDF
Fotod 0
Selles kategoorias faile pole.
Standardid / juhised 0
Selles kategoorias faile pole.
SÕLME KOKKUVÕTE
Mida selle lahenduse juures jälgida?
Akna perimeetri õhu-, tuule- ja niiskustiheduse sõlmed.
2D joonised5 joonist · vali sobiv detailMaterjalid20 tuvastatud kirjet · võrdle juhendigaKontroll11 kontrollpunkti · täida enne katmistRiskid6 seotud riski · vaata ennetust
Lahenduse põhimõte
Kasuta joonistel näidatud süsteemset lahendust ja kontrolli liidet enne sulgemist.
Tööjärjekord
- Vali sobiv joonis.
- Kontrolli kihid ja ühenduspinnad.
- Paigalda tootja juhise järgi.
- Dokumenteeri enne sulgemist.
Enne konstruktsiooni katmist
- Akna ümber on pidev õhutõkkekiht
- Teibid või mansetid on paigaldatud tootja juhise järgi
- Veepleki ja välise tuuletõkke ühendus juhib vee välja
- Foto või märge tehakse enne liite sulgemist
Tähelepanu vajavad riskid
- Katkestatud õhutõkkekiht
- Vale teibi või manseti kasutus
- Liite sulgemine enne kontrolli
- Niiske, tolmune või ettevalmistamata aluspind
Materjalide sobivus ja piirangud
OCR-loend aitab joonise materjale leida. Kataloogiseos ei kinnita toodete omavahelist sobivust; kontrolli kasutuskohta, aluspinda ja paigaldustingimusi tootja juhendist.
Ava seotud joonised ja failid →Sõlme lisainfo
Akna perimeetri õhu-, tuule- ja niiskustiheduse sõlmed.
Mida kontrollida: kasuta joonistel näidatud kihtide järjekorda, sobivaid teipe, mansette ja membraane ning kontrolli liidet enne konstruktsiooni sulgemist.
