Märkused ja riskid
Kriitilised tähelepanekud- Õhutõke peab olema ühendatud ja kontrollitav.
- Väldi katkestusi akna alumises liites.
- Dokumenteeri liide enne konstruktsiooni sulgemist.
Sõlm
Seina- ja seinasõlmed
Välisseina, vaheseina ja kivimüüriga liitumise sõlmed ning elementide üleminekud.
Keskmine risk
Tüüp: liitesõlm
2D joonis
Tehniline tööruum
Joonised ja kihid
Vali joonis, suurenda detaile või lisa märkusi otse skeemile.
Valitud joonis 1 / 8 Puitkonstruktsioon Välissein v1.0 · Detailjoonis
- Puitkonstruktsioon Välisseinv1.0 · Detailjoonis

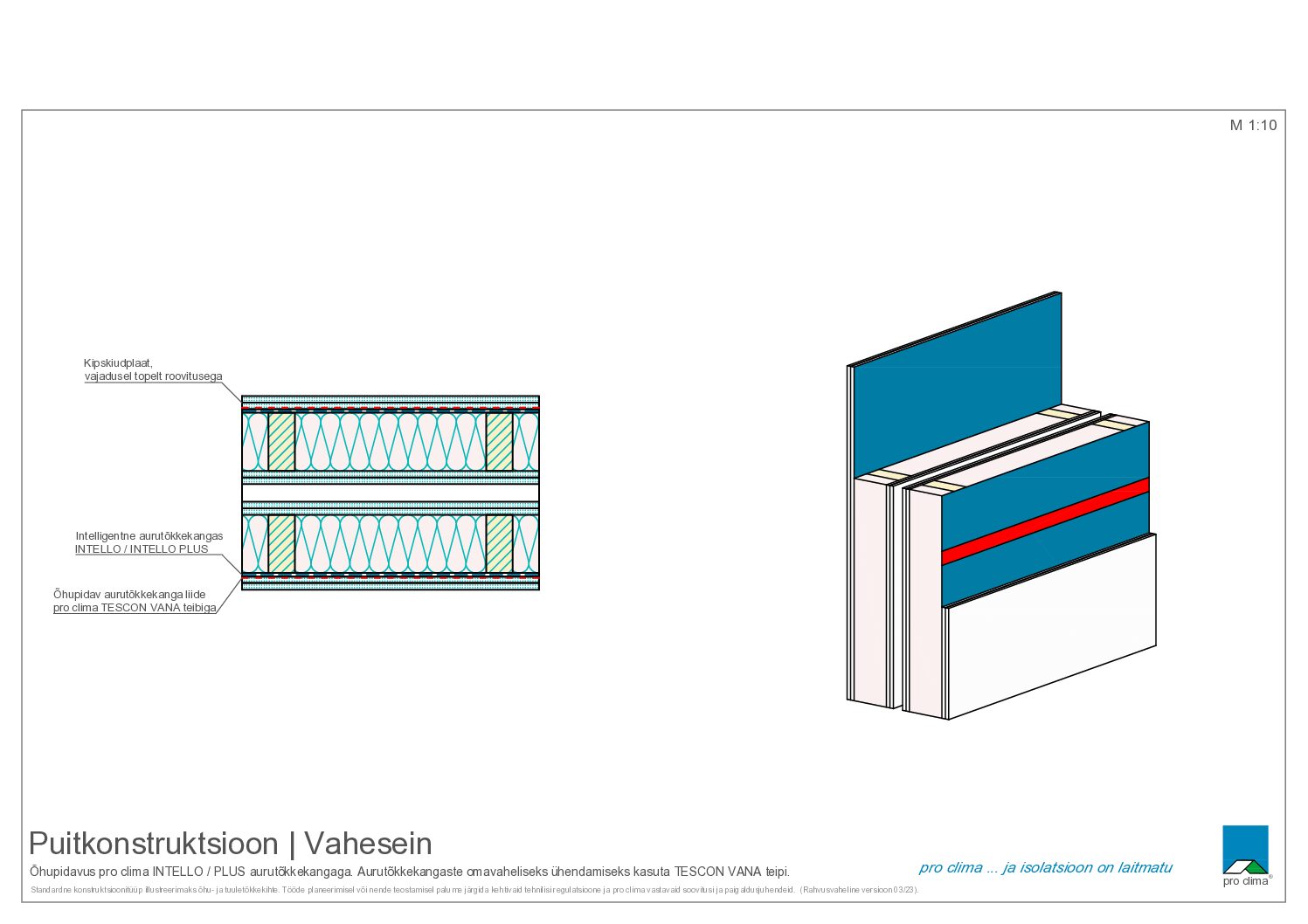

- Puitkonstruktsioon Vaheseinv1.0 · Detailjoonis

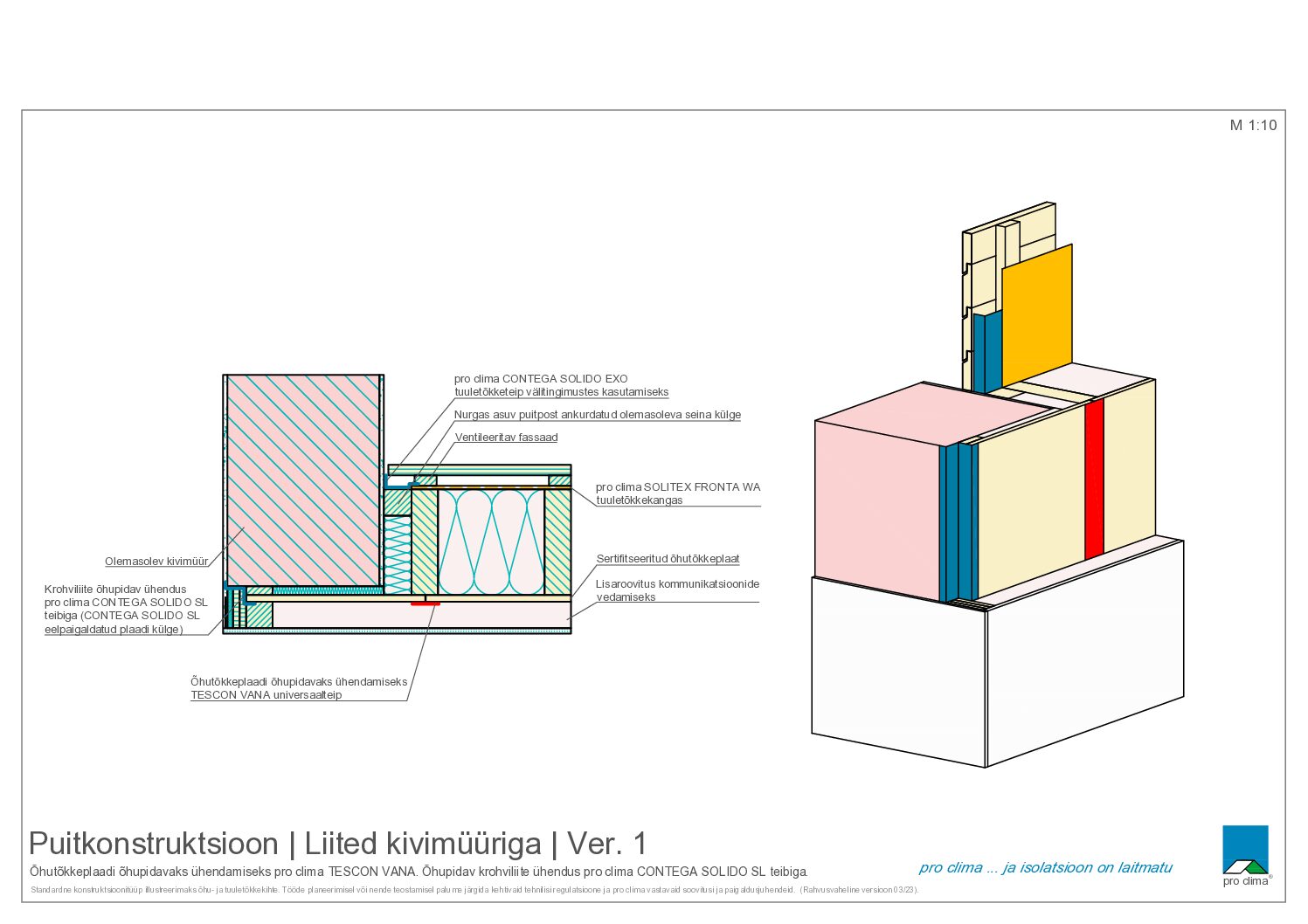

- Puitkonstruktsioon Liited kivimüüriga Ver. 1v1.0 · Detailjoonis

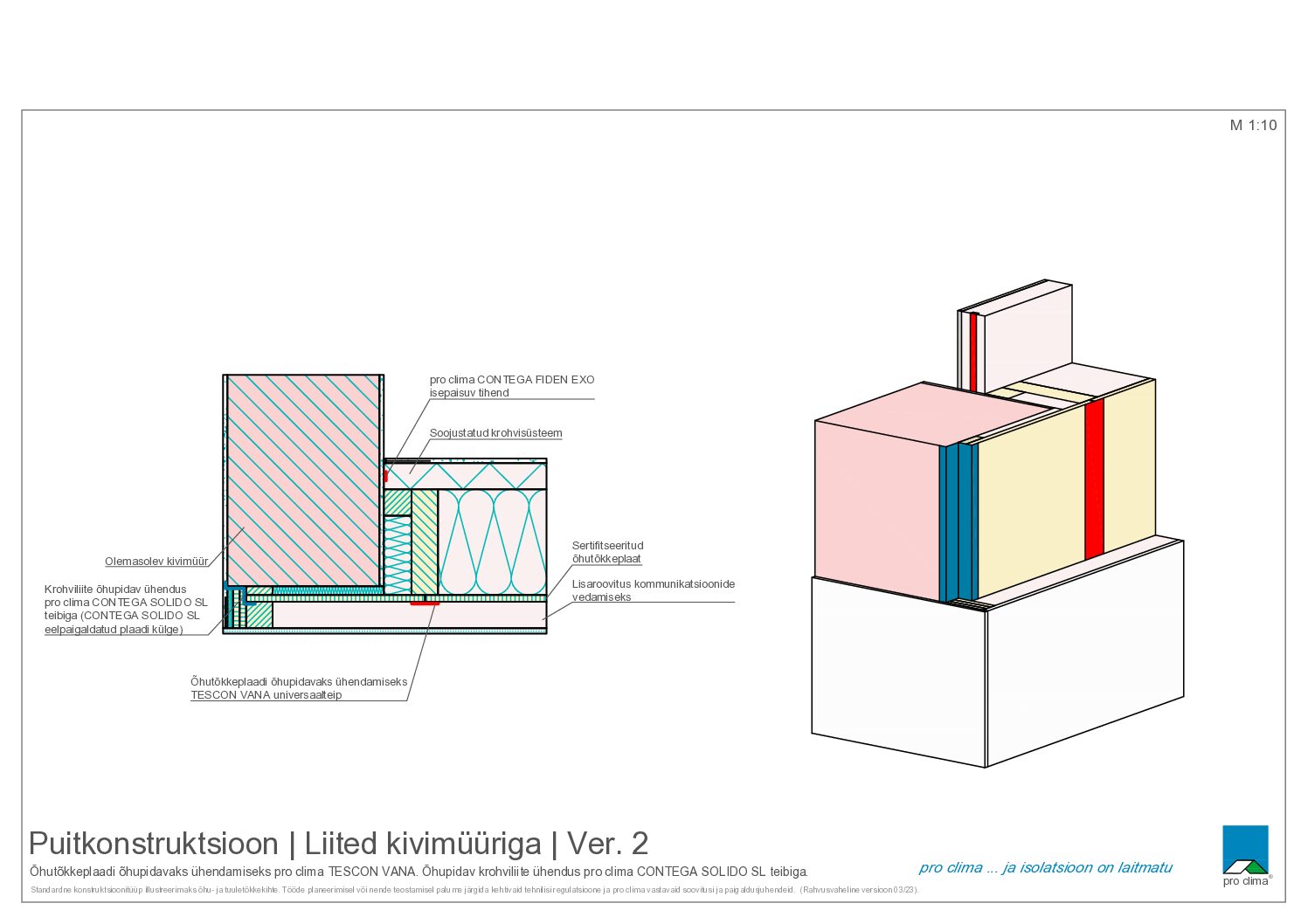

- Puitkonstruktsioon Liited kivimüüriga Ver. 2v1.0 · Detailjoonis

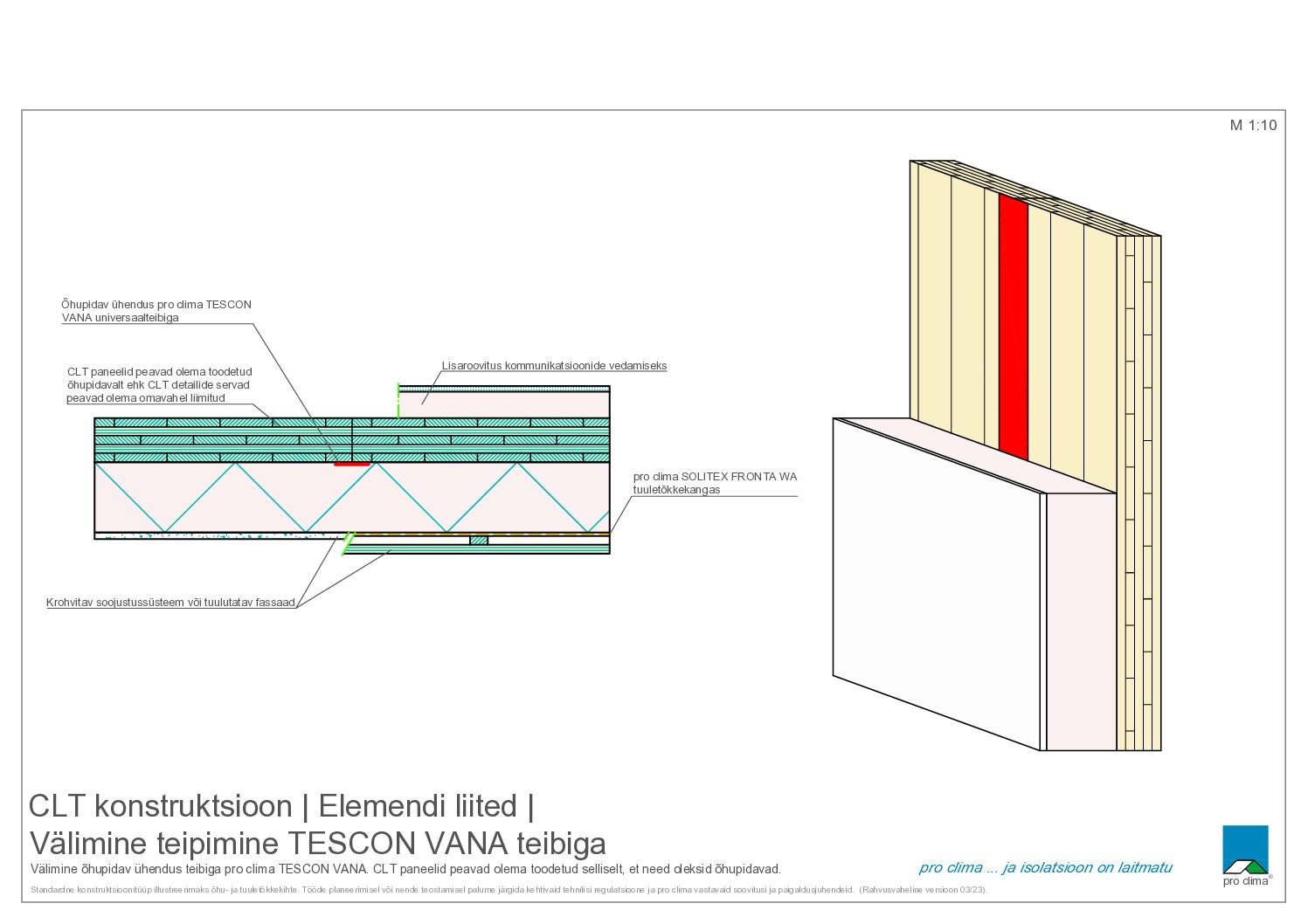

- clt konstruktsioon elemendi liited välimine teipimine TESCON VANA teibigav1.0 · Detailjoonis

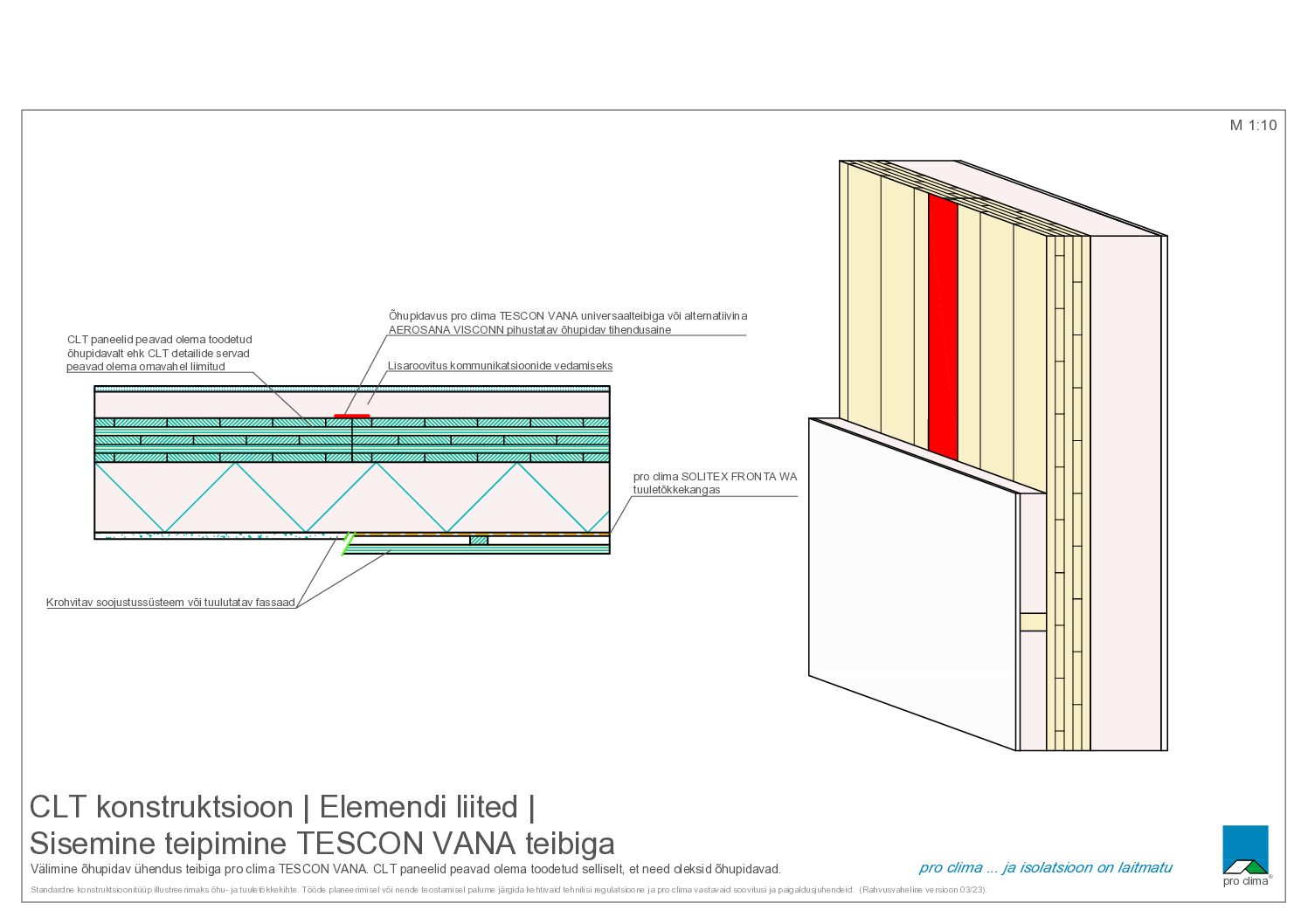

- clt konstruktsioon elemendi liited sisemine teipimine TESCON VANA teibigav1.0 · Detailjoonis

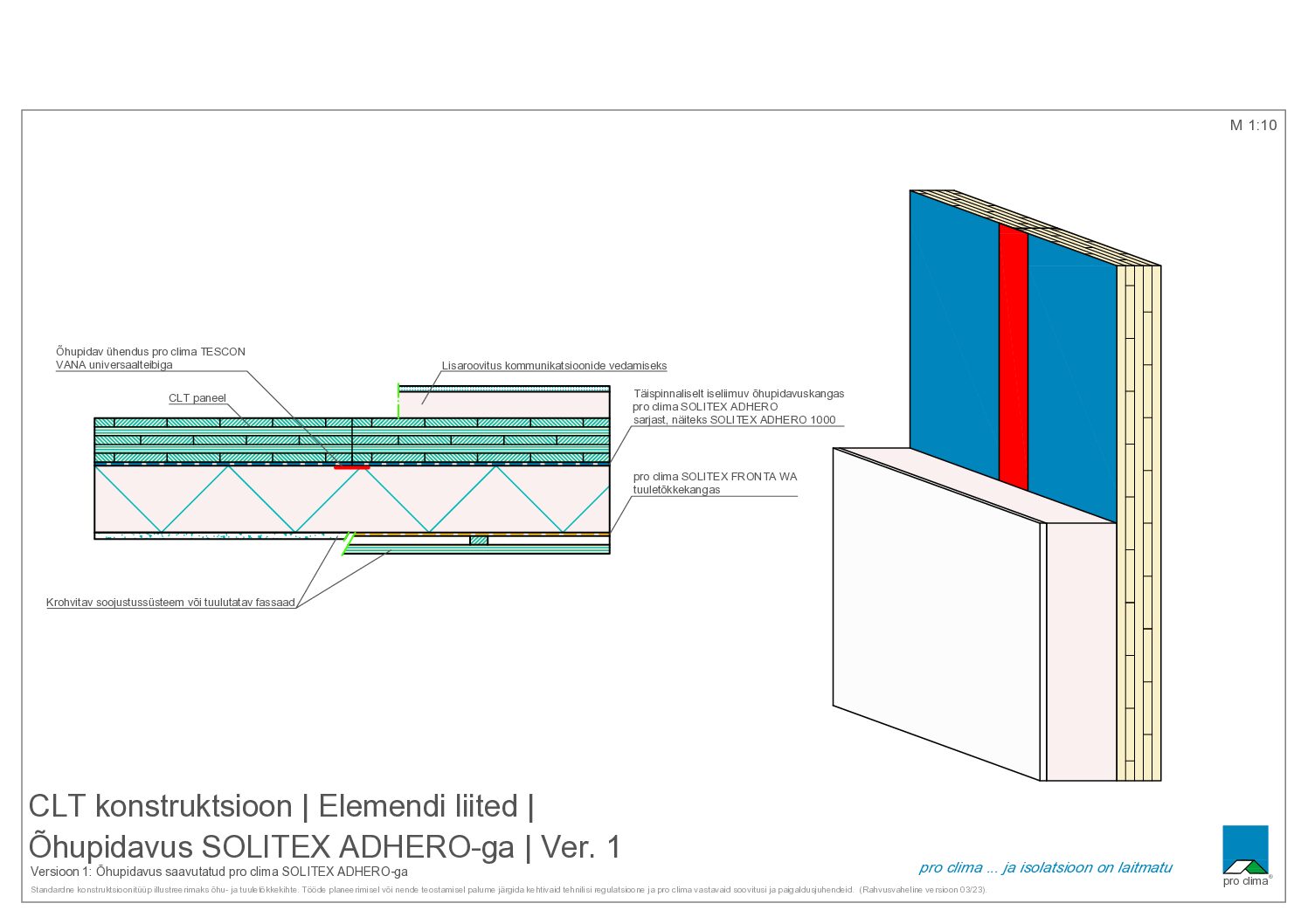

- clt konstruktsioon elemendi liited õgupidavus SOLITEX ADHERO-ga ver 1v1.0 · Detailjoonis

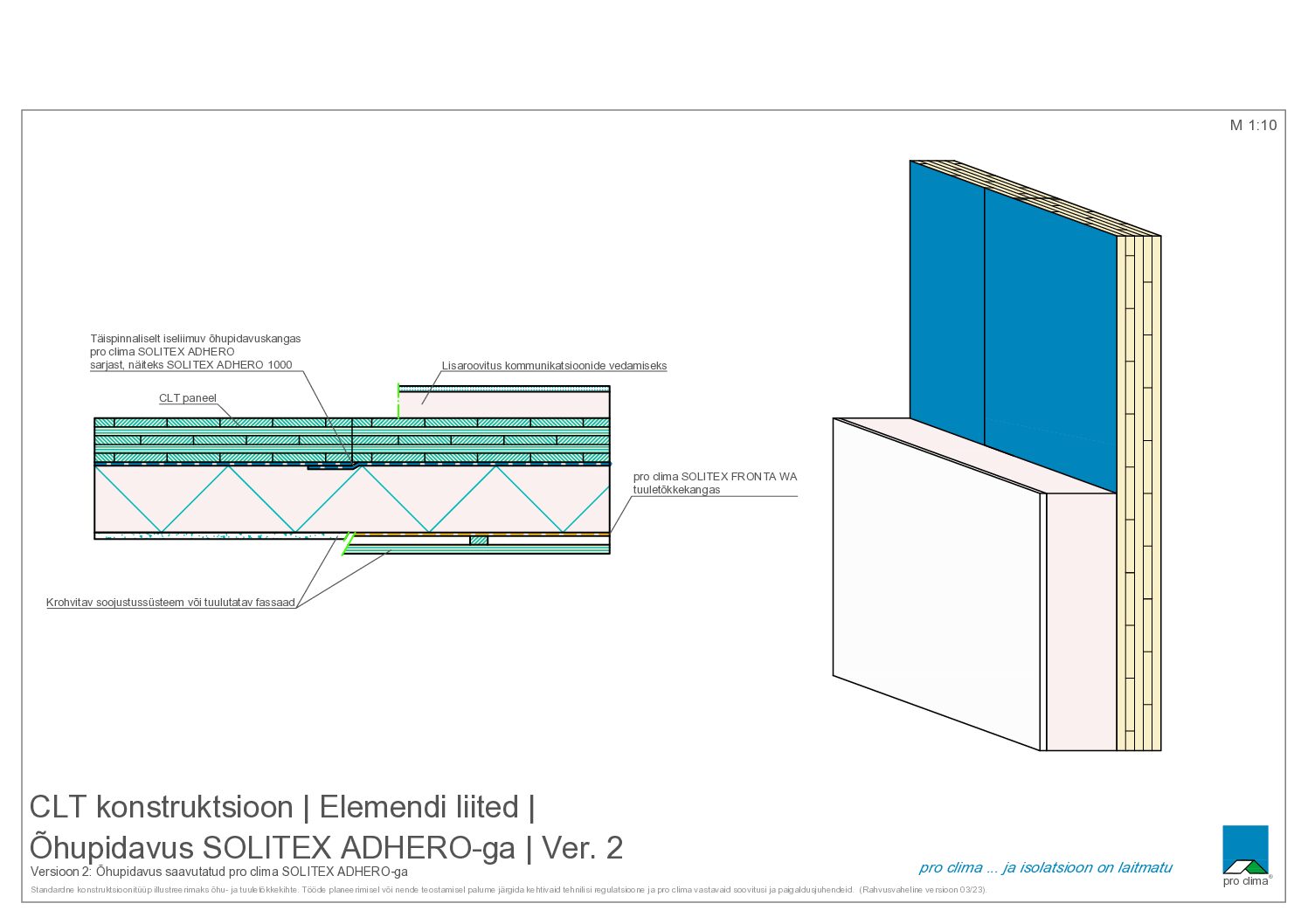

- clt konstruktsioon elemendi liited õhupidavus SOLITEX ADHERO-ga ver 2v1.0 · Detailjoonis
Selle nimega joonist ei leitud.
Joonis 1 / 8
100%
Kontroll
Kontrolli enne sulgemist- Aurutõkke ühenduste pidevus
- Paigaldusvahu kaitsmine
- Fototõendus igast etapist
Seotud kontrollid
Visuaalne kontrollKontrollpunktid seotakse hiljem objektipõhise TERVE OS töövooga.
Allalaadimine
FailidVaata kõiki (9)
Puitkonstruktsioon Liited kivimüüriga Ver. 1 PDF
Puitkonstruktsioon Liited kivimüüriga Ver. 2 PDF
clt konstruktsioon elemendi liited välimine teipimine TESCON VANA teibiga PDF
clt konstruktsioon elemendi liited sisemine teipimine TESCON VANA teibiga PDF
clt konstruktsioon elemendi liited õgupidavus SOLITEX ADHERO-ga ver 1 PDF
clt konstruktsioon elemendi liited õhupidavus SOLITEX ADHERO-ga ver 2 PDF
Materjalid
Sõlme tuvastatud materjalid
Koondatud selle sõlme jooniste OCR / AI analüüsist. Dubletid on ühendatud ning kataloogimaterjalid on avatavad rippmenüüst.
15materjali
8kataloogis
pro clima SOLITEX FRONTA WA
Tuuletõkkekangas
Ava
Leitud 8 korda
Sertifitseeritud õhutõkkeplaat
Sertifitseeritud õhutõkkeplaat
Kataloogiga sidumata Leitud 8 korda
TESCON VANA
Õhutõkke ühendusteip
Ava
Leitud 7 korda
Lisaroovitus
Lisaroovitus
Kataloogiga sidumata Leitud 8 korda
Krohvitud soojustusega fassaad / ventileeritav fassaad
Krohvitud soojustusega fassaad / ventileeritav fassaad
Kataloogiga sidumata Leitud 5 korda
kipskiudplaat
kipskiudplaat
Kataloogiga sidumata
INTELLO
Aurutõkkekangas
CONTEGA SOLIDO SL
krohviliite õhupidav ühendus teip
Ava
Leitud 2 korda
CONTEGA SOLIDO EXO
tuuletõkke ühendusteip
pro clima CONTEGA FIDEN EXO
Isepaisuv tihend
soojustatud krohvisüsteem
soojustatud krohvisüsteem
Kataloogiga sidumata
fassaadilahendus
fassaadilahendus
Kataloogiga sidumata Leitud 3 korda
CLT paneelid õhupidavaks liimitud
CLT paneelid õhupidavaks liimitud
Kataloogiga sidumata
AEROSANA VISCONN
õhupidav tihendusaine
SOLITEX ADHERO 1000
õhupidavuskangas
Ava
Leitud 2 korda
KONTROLL ENNE KATMIST
Kontrollnimekiri
Seina- ja seinasõlmed
Võrdle joonisega
Vali õige detail ja vaata liide üle enne katmist.
Kontrolli teostust
Märgi kontrollitud punktid ja kirjelda kõrvalekalded.
Dokumenteeri
Seo märkused asukoha, kuupäeva ja fotode viidetega.
Koonda tulemus
Prindi täidetud leht või salvesta brauserist PDF.
Märgi punkt alles pärast kontrolli. Puuduse või mittesobiva punkti korral jäta ruut tühjaks ja kirjelda põhjus märkuses. Kontrolli projektis või tootja juhendis nõutud meetodil.
0 / 12 kontrollitud
Märked kehtivad selle avatud lehe jaoks; neid ei salvestata serverisse. Säilitamiseks prindi leht või salvesta PDF enne lehe sulgemist.
Vaata riskide selgitusi ja ennetust →RISKID JA ENNETUS
Mida selles sõlmes vältida?
8 seotud riski. Võrdle neid valitud detaili ja tegeliku teostusega.

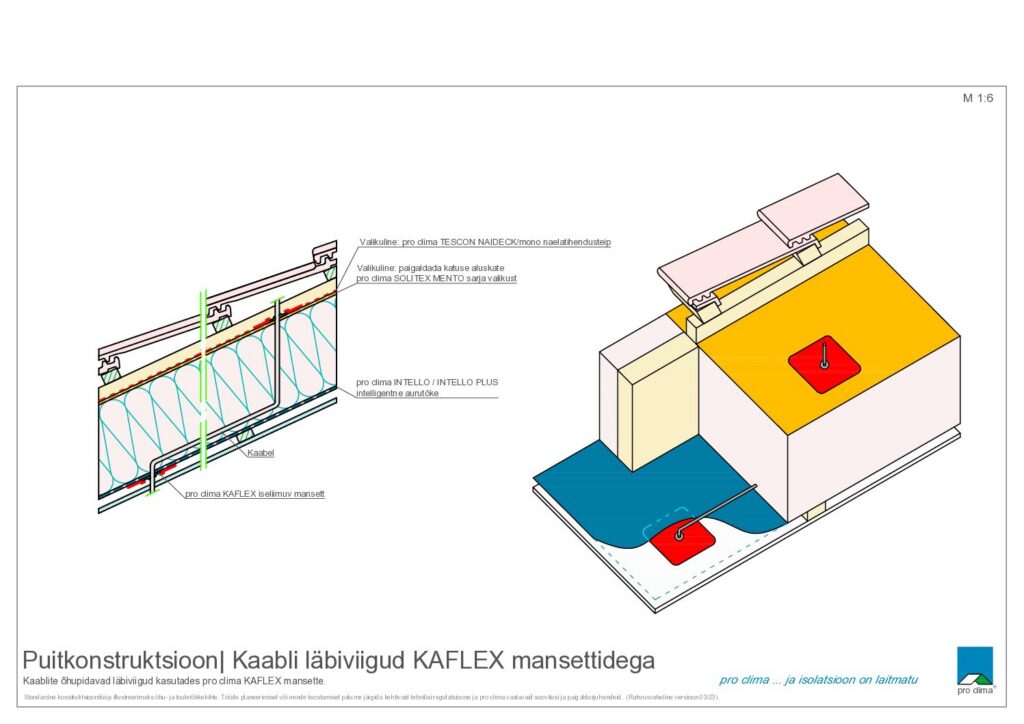

Katkestatud õhutõkkekiht
Õhupidav kiht on läbi lõigatud, ühendamata või kaetud enne, kui liite pidevus on tõendatud.
Ennetus ja parandus
Taasta õhupidavuse pidevus sama süsteemi materjalidega. Vali aluspinnale sobiv teip, mansett või liimhermeetik ning kontrolli parandust enne detaili sulgemist.
Mida kontrollida?
- Õhutõkke joon on joonisel ja objektil sama loogikaga jälgitav.
- Kõik ülekatted, nurgad ja läbiviigud on enne katmist nähtavalt tihendatud.
Vale teibi või manseti kasutus
Tihendusmaterjal ei sobi aluspinna, läbiviigu kuju, niiskuskoormuse või paigaldustemperatuuriga.
Ennetus ja parandus
Asenda juhuslik tihendus tootjapoolse süsteemilahendusega. Läbiviikudel kasuta sobiva läbimõõduga mansetti, liitekohtadel süsteemset teipi ning kontrolli paigaldus enne katmist.
Mida kontrollida?
- Materjal sobib konkreetsele aluspinnale ja kihile.
- Mansett vastab läbiviigu läbimõõdule ning ei ole pinges.
Liite sulgemine enne kontrolli
Kriitiline sõlm kaetakse plaadi, viimistluse, fassaadi või pinnasega enne fototõendit ja kontrolli.
Ennetus ja parandus
Sea sõlmele kontrollivärav: enne katmist peab olema foto, kontrollmärge ja vajadusel paranduse kinnitus. Suletud sõlm ava ainult siis, kui risk on kõrge või mõõtmine viitab lekkele.
Mida kontrollida?
- Kriitiline liide on enne katmist visuaalselt kontrollitud.
- Fotol on näha kogu liide, mitte ainult väike fragment.

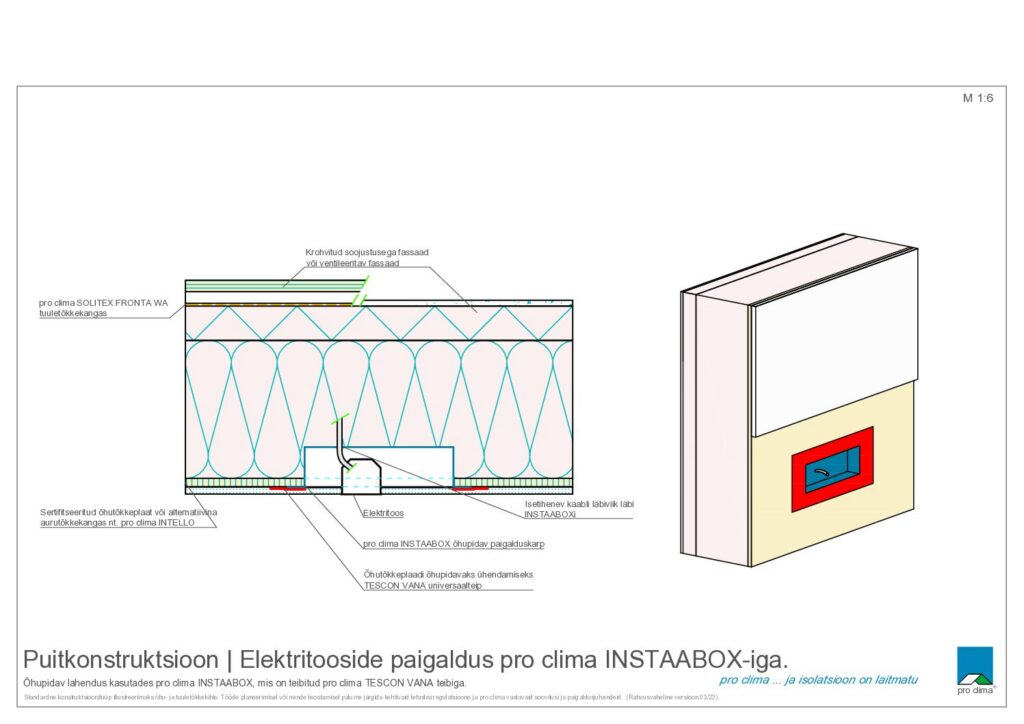

Niiske, tolmune või ettevalmistamata aluspind
Teip või liimhermeetik paigaldatakse pinnale, mis ei taga pikaajalist nakkumist.
Ennetus ja parandus
Puhasta aluspind, eemalda lahtine materjal ja kasuta vajadusel krunti. Kui liide on juba tehtud kahtlasele pinnale, ava see enne sulgemist ja tee uuesti.
Mida kontrollida?
- Pind on kuiv, puhas ja mehaaniliselt stabiilne.
- Tootja nõutud krunt või primer on kasutatud.

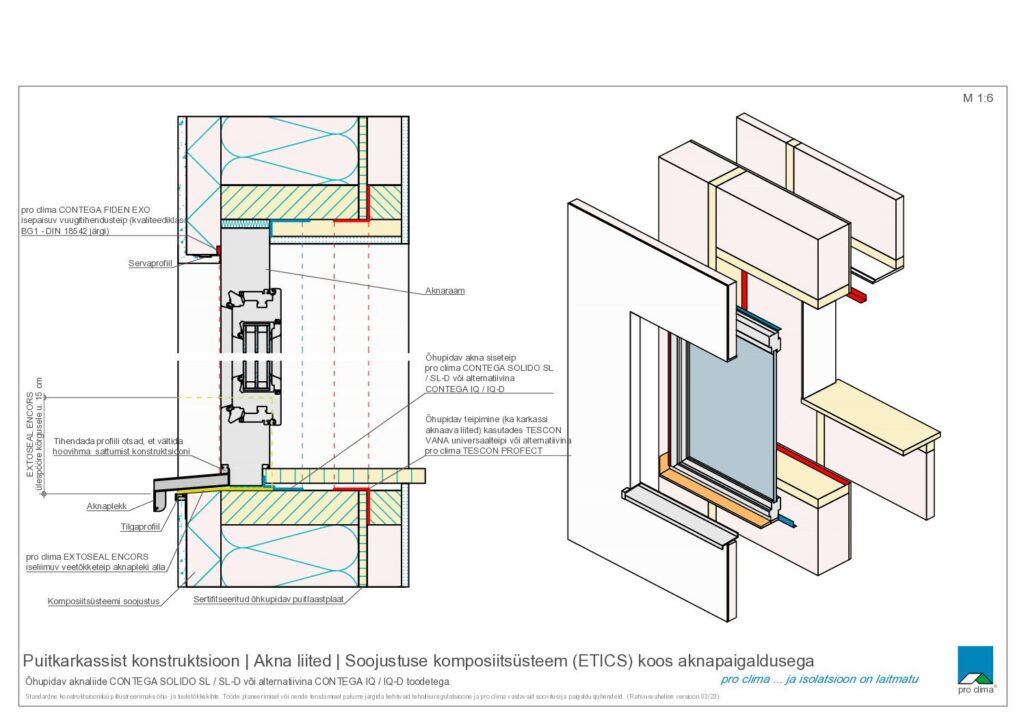

Aknaliite katkestatud vee- ja õhutõke
Akna sisemine õhutõke, väline tuuletõke või veepleki lahendus ei tööta ühe pideva sõlmena.
Ennetus ja parandus
Lahenda akna sisemine ja väline kiht eraldi funktsioonina, aga sama sõlme loogikas. Paranda katkestused enne palede sulgemist ning kasuta nurgas vormitavaid või tootja soovitatud detaile.
Mida kontrollida?
- Sisemine teip või membraan on ühendatud kogu perimeetris.
- Väline tuuletõke juhib vee konstruktsioonist välja.

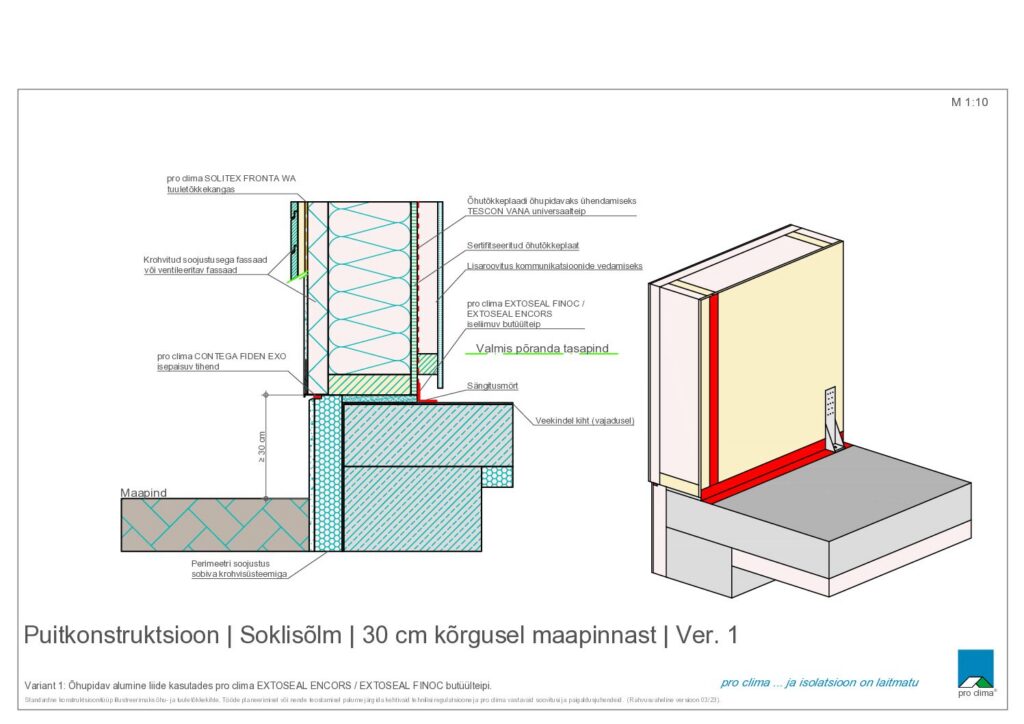

Sokli ja põranda liites tekib külmasild või niiskusrisk
Soojustus, kapillaarniiskuse katkestus, vee äravool või põranda-seina õhutõke ei jätku soklisõlmes.
Ennetus ja parandus
Täpsusta sokli veejuhtimine, soojustuse järjepidevus ja õhutõkke üleminek enne katmist. Vajadusel lisa tihenduslint, sobiv hermeetik või paranda soojustuse katkestus.
Mida kontrollida?
- Soojustus jätkub sokli ja seina vahel katkestuseta.
- Vesi juhitakse liitest eemale.
Soojustus katkeb liite piirkonnas
Soojustuskiht jääb liites tühimikega, nihkub või katkeb konstruktsioonide kohtumisel.
Ennetus ja parandus
Täida tühimikud projektikohase soojustusmaterjaliga ja kontrolli, et õhu- ning tuuletõkke kihid jäävad samal ajal pidevaks.
Mida kontrollida?
- Soojustus täidab liite kogu sügavuses.
- Soojustus ei ole kokku surutud ega nihkunud.
Hilisem puurimine rikub õhupidava kihi
Pärast õhutõkke valmimist lisatakse kaableid, kinniteid või läbiviike ilma parandust ja kontrolli tegemata.
Ennetus ja parandus
Lisa töökorraldusse reegel, et iga uus läbiviik taastatakse kohe sobiva manseti, teibi või tihendusdetailiga. Tee parandusest foto enne viimistlust.
Mida kontrollida?
- Kõik hiljem lisatud avad on märgitud ja tihendatud.
- Kaablid ja torud läbivad kihi manseti või tihendusdetailiga.
Failid ja meedia
Joonised, raportid ja fotod
Joonised 0
Selles kategoorias faile pole.
Raportid ja PDFid 9
DetailjoonisPDF
Puitkonstruktsioon VälisseinPDF
Puitkonstruktsioon VaheseinPDF
Puitkonstruktsioon Liited kivimüüriga Ver. 1PDF
Puitkonstruktsioon Liited kivimüüriga Ver. 2PDF
clt konstruktsioon elemendi liited välimine teipimine TESCON VANA teibigaPDF
clt konstruktsioon elemendi liited sisemine teipimine TESCON VANA teibigaPDF
clt konstruktsioon elemendi liited õgupidavus SOLITEX ADHERO-ga ver 1PDF
clt konstruktsioon elemendi liited õhupidavus SOLITEX ADHERO-ga ver 2PDF
Fotod 0
Selles kategoorias faile pole.
Standardid / juhised 0
Selles kategoorias faile pole.
SÕLME KOKKUVÕTE
Mida selle lahenduse juures jälgida?
Välisseina, vaheseina ja kivimüüriga liitumise sõlmed ning elementide üleminekud.
2D joonised8 joonist · vali sobiv detailMaterjalid15 tuvastatud kirjet · võrdle juhendigaKontroll12 kontrollpunkti · täida enne katmistRiskid8 seotud riski · vaata ennetust
Lahenduse põhimõte
Kasuta joonistel näidatud süsteemset lahendust ja kontrolli liidet enne sulgemist.
Tööjärjekord
- Vali sobiv joonis.
- Kontrolli kihid ja ühenduspinnad.
- Paigalda tootja juhise järgi.
- Dokumenteeri enne sulgemist.
Enne konstruktsiooni katmist
- Seinakihtide järjepidevus on kontrollitud
- Elementide ühendus ei katkesta õhu- ega tuuletõket
- Külmasildade risk on läbi mõeldud
- Kontrolli riski: Katkestatud õhutõkkekiht
Tähelepanu vajavad riskid
- Katkestatud õhutõkkekiht
- Vale teibi või manseti kasutus
- Liite sulgemine enne kontrolli
- Niiske, tolmune või ettevalmistamata aluspind
Materjalide sobivus ja piirangud
OCR-loend aitab joonise materjale leida. Kataloogiseos ei kinnita toodete omavahelist sobivust; kontrolli kasutuskohta, aluspinda ja paigaldustingimusi tootja juhendist.
Ava seotud joonised ja failid →Sõlme lisainfo
Välisseina, vaheseina ja kivimüüriga liitumise sõlmed ning elementide üleminekud.
Mida kontrollida: kasuta joonistel näidatud kihtide järjekorda, sobivaid teipe, mansette ja membraane ning kontrolli liidet enne konstruktsiooni sulgemist.
