Sõlm

Katuse sõlmed

Kaldkatuse, lamekatuse, räästa, harja, neelu, parapeti, korstna ja katuse läbiviikude tüüplahendused.

Keskmine risk Tüüp: liitesõlm 2D kontrollvaade

RiskitaseKeskmine riskVaata riskianalüüsi

Kontrollid12 / 12Kontroll-leht olemas

3D mudelPuudubLisa GLB/GLTF

Seotud testidOotelSeo test vajadusel

Fotod / joonised62Visuaalne tõendus

Materjalid39OCR / AI seotud

Sõlme tervis60%Vajab tõendust

Risk / probleem

Peamised riskid

Vaata kõiki riske →

Tüüpiline viga Katkestatud õhutõkkekiht

Õhupidav kiht on läbi lõigatud, ühendamata või kaetud enne, kui liite pidevus on tõendatud.

Blower door: võimalik lekkeala Seotud kontroll →

Tüüpiline viga Vale teibi või manseti kasutus

Tihendusmaterjal ei sobi aluspinna, läbiviigu kuju, niiskuskoormuse või paigaldustemperatuuriga.

Blower door: võimalik lekkeala Seotud kontroll →

Tüüpiline viga Liite sulgemine enne kontrolli

Kriitiline sõlm kaetakse plaadi, viimistluse, fassaadi või pinnasega enne fototõendit ja kontrolli.

Blower door: võimalik lekkeala Seotud kontroll →

Soovitatud süsteem

Soovitatud tehniline süsteem

Õhupidavus Ühilduvus Paigalduse loogika

Kasuta joonistel näidatud süsteemset lahendust ja kontrolli liidet enne sulgemist.

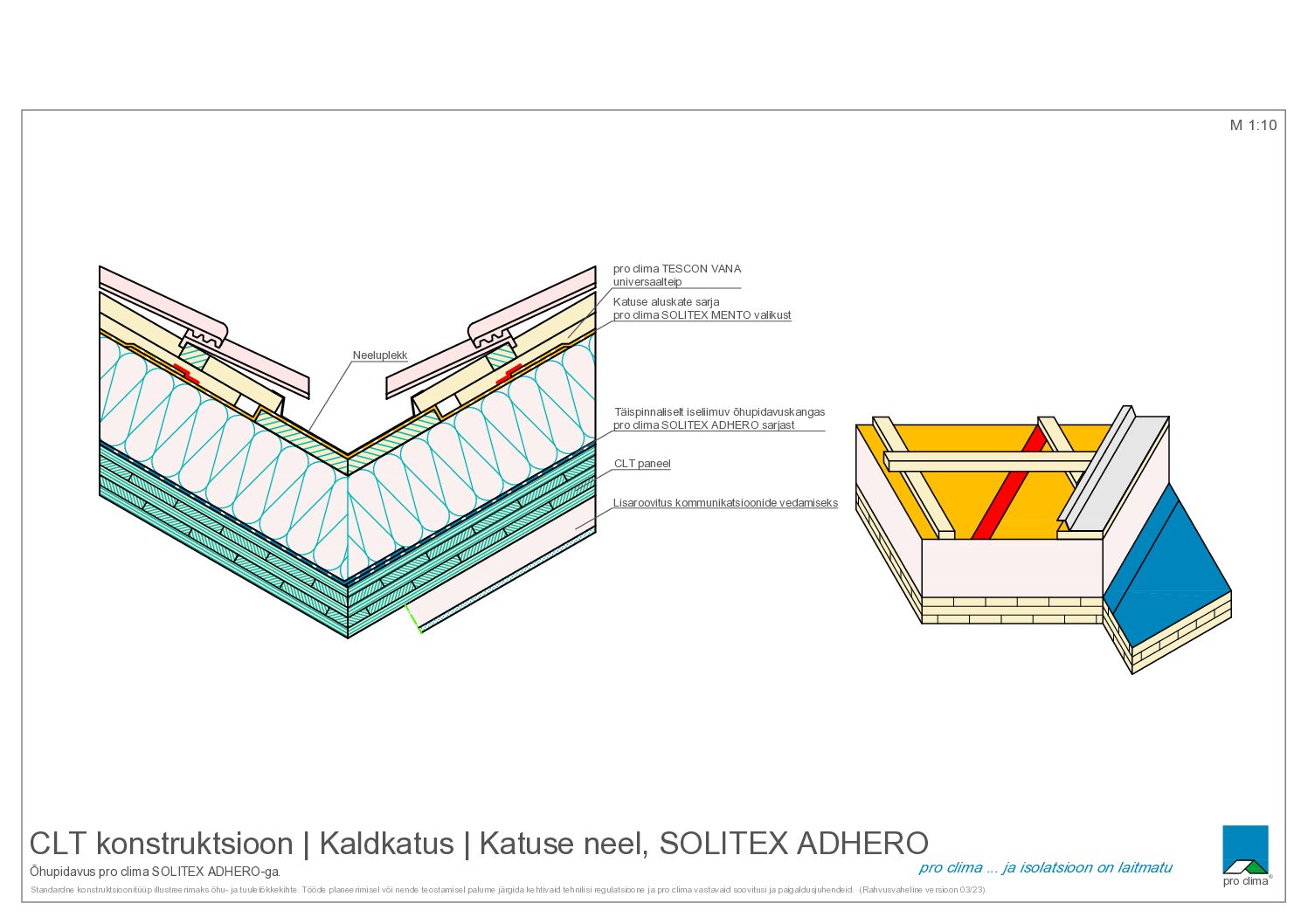

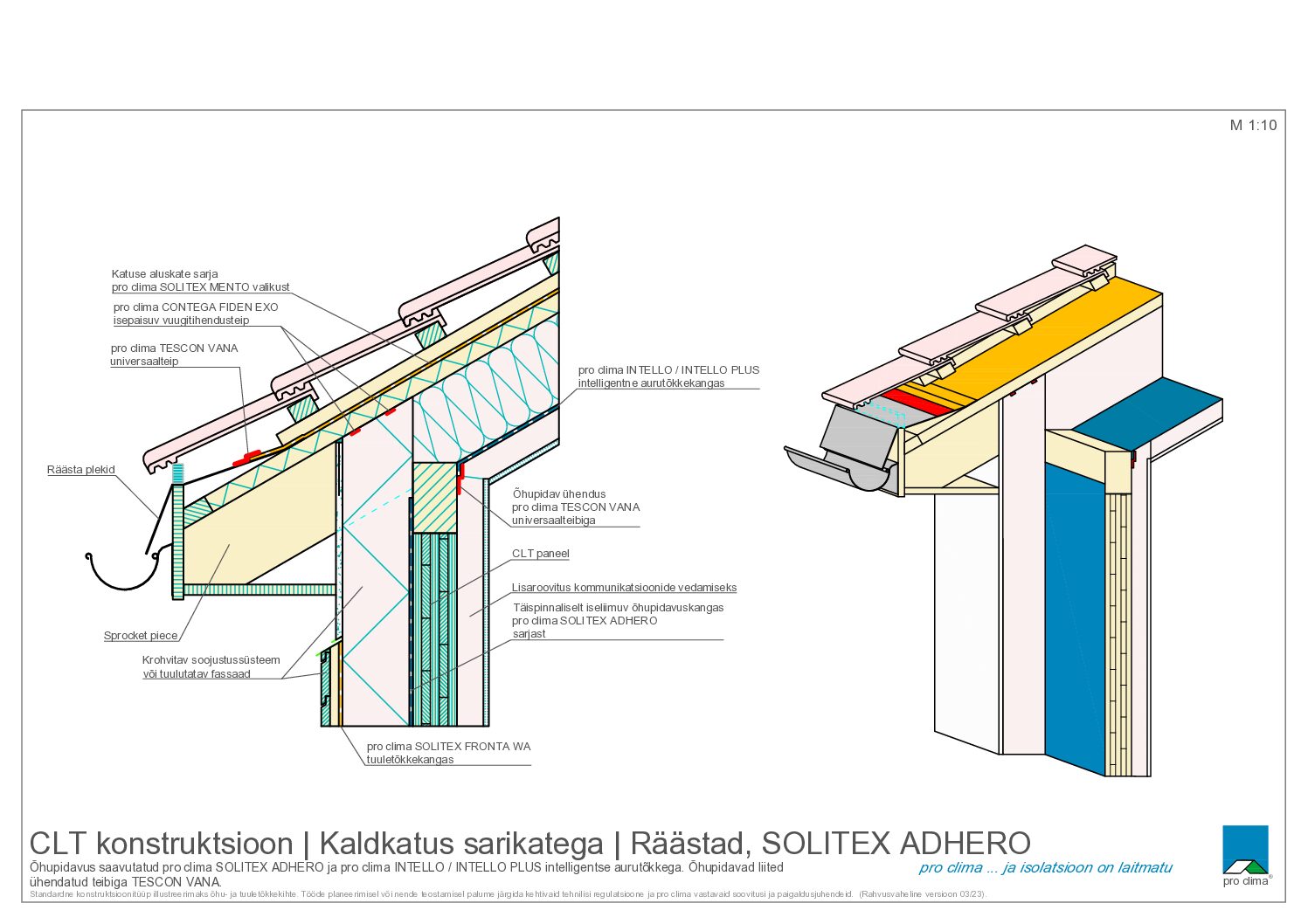

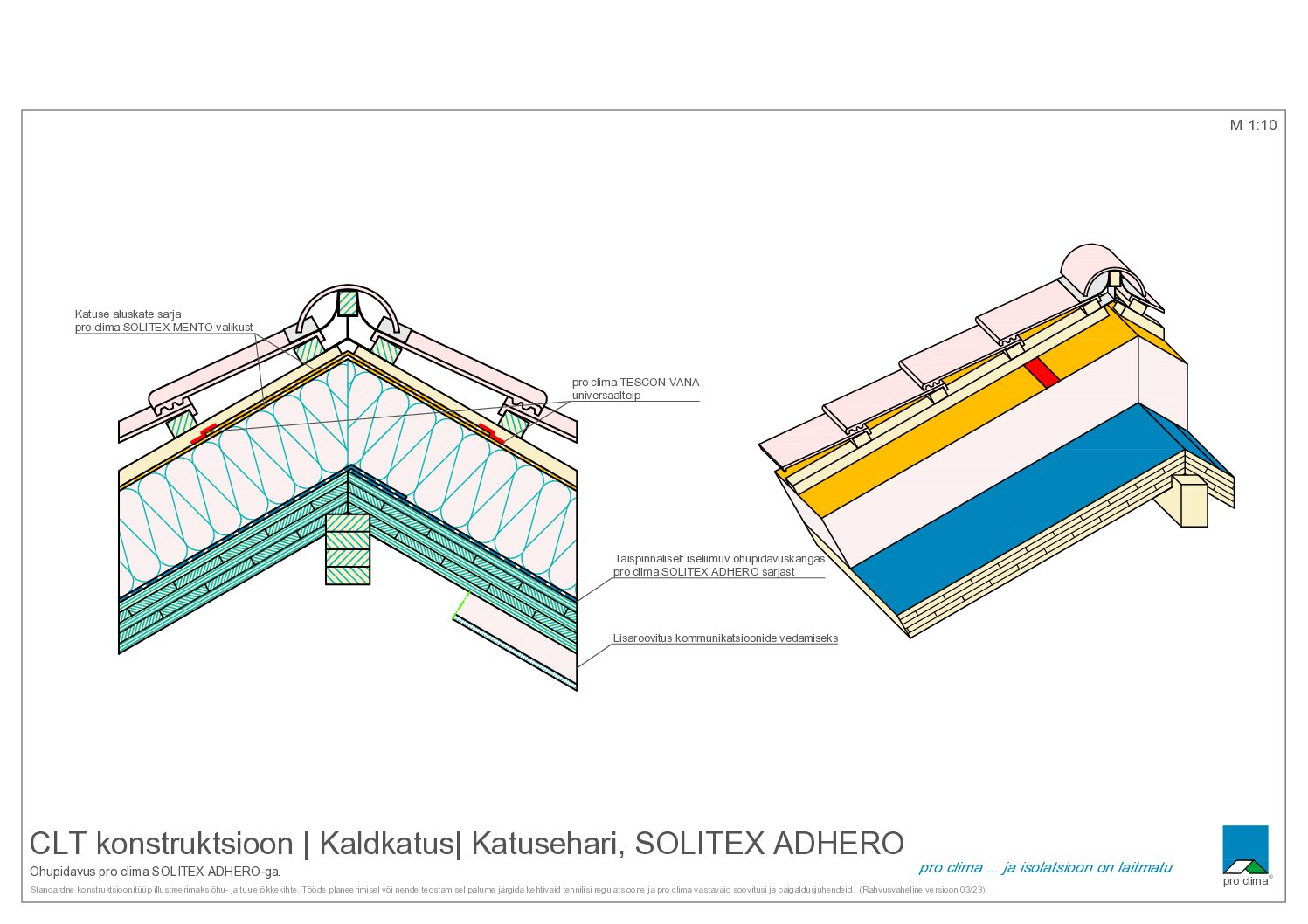

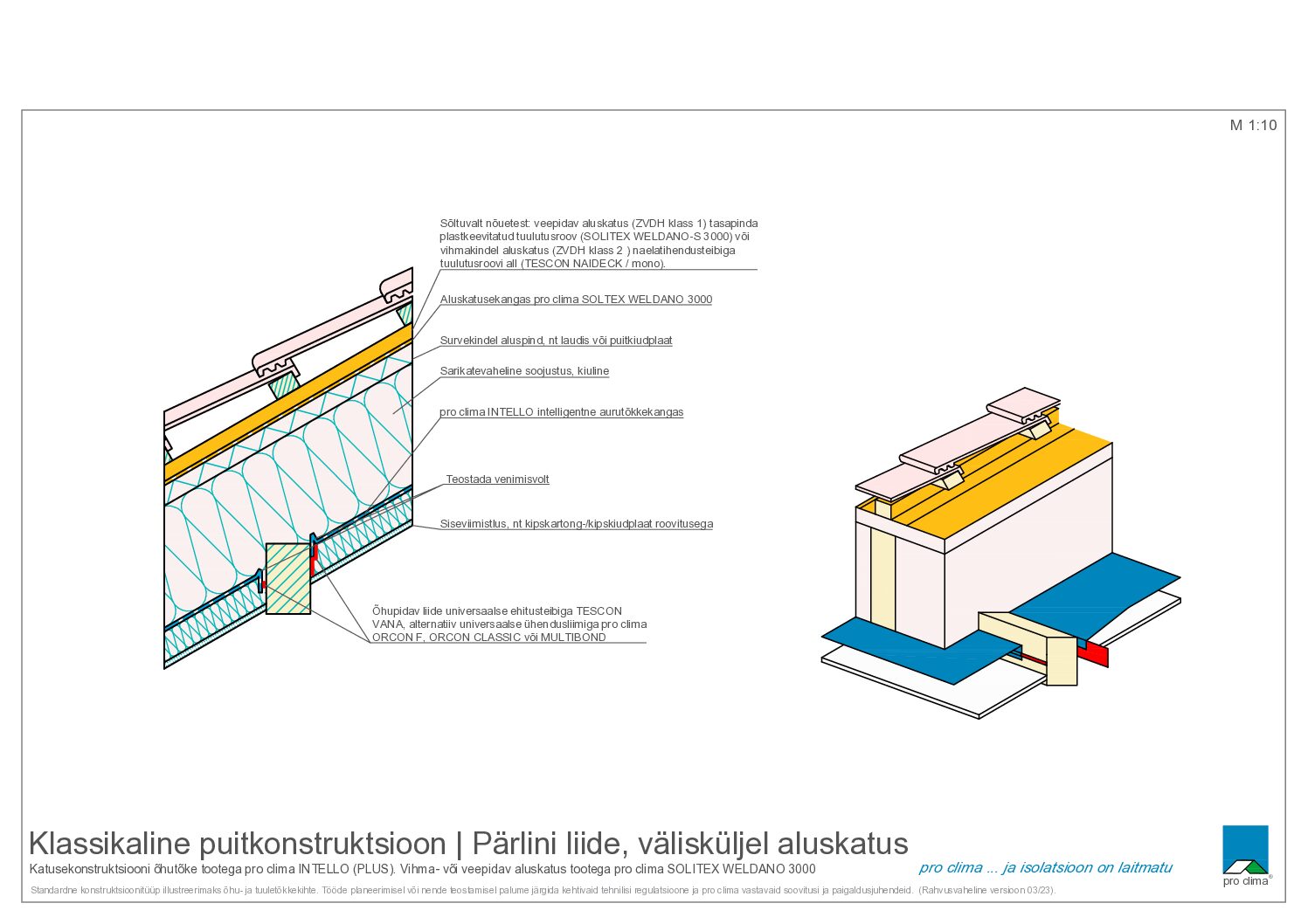

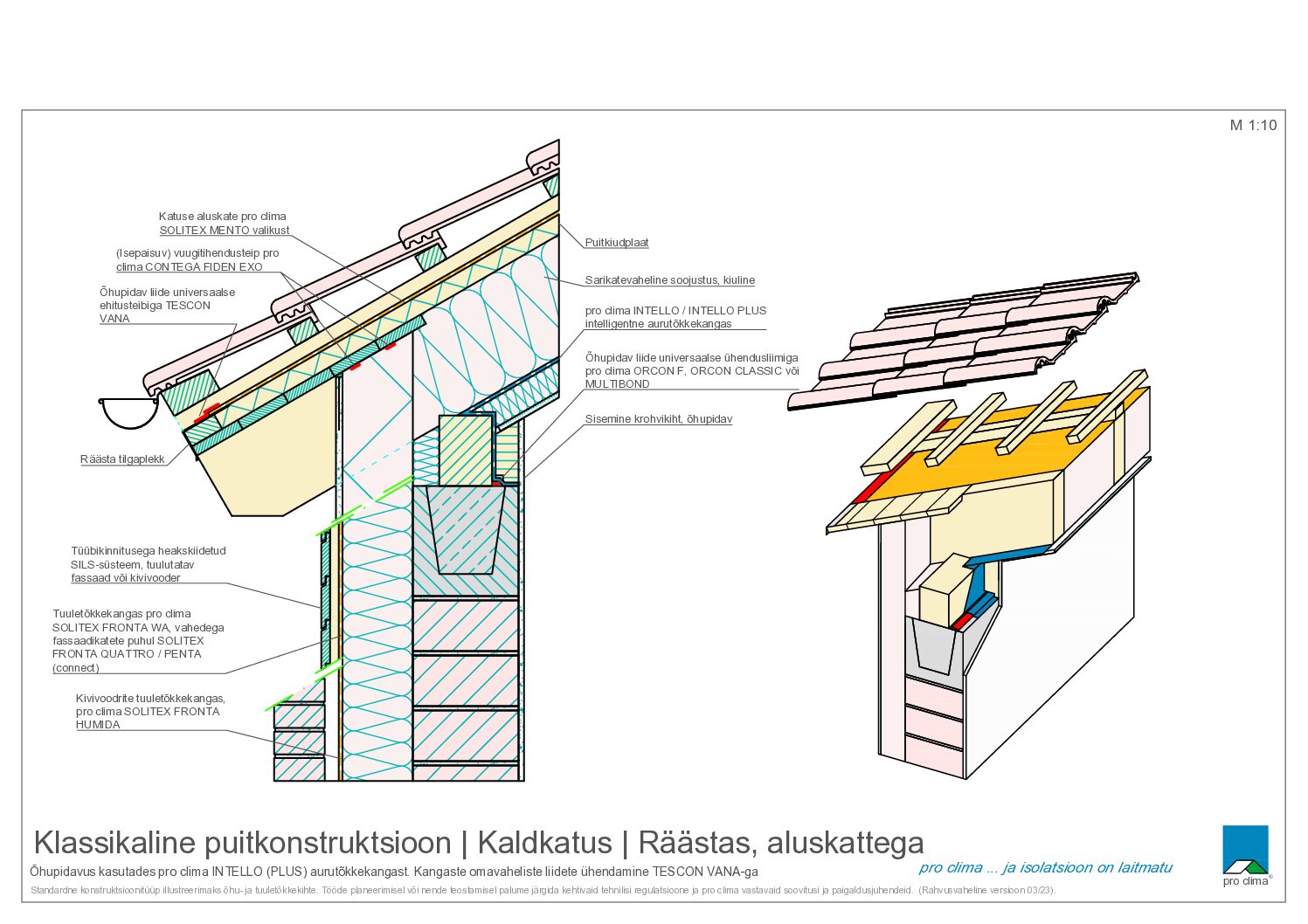

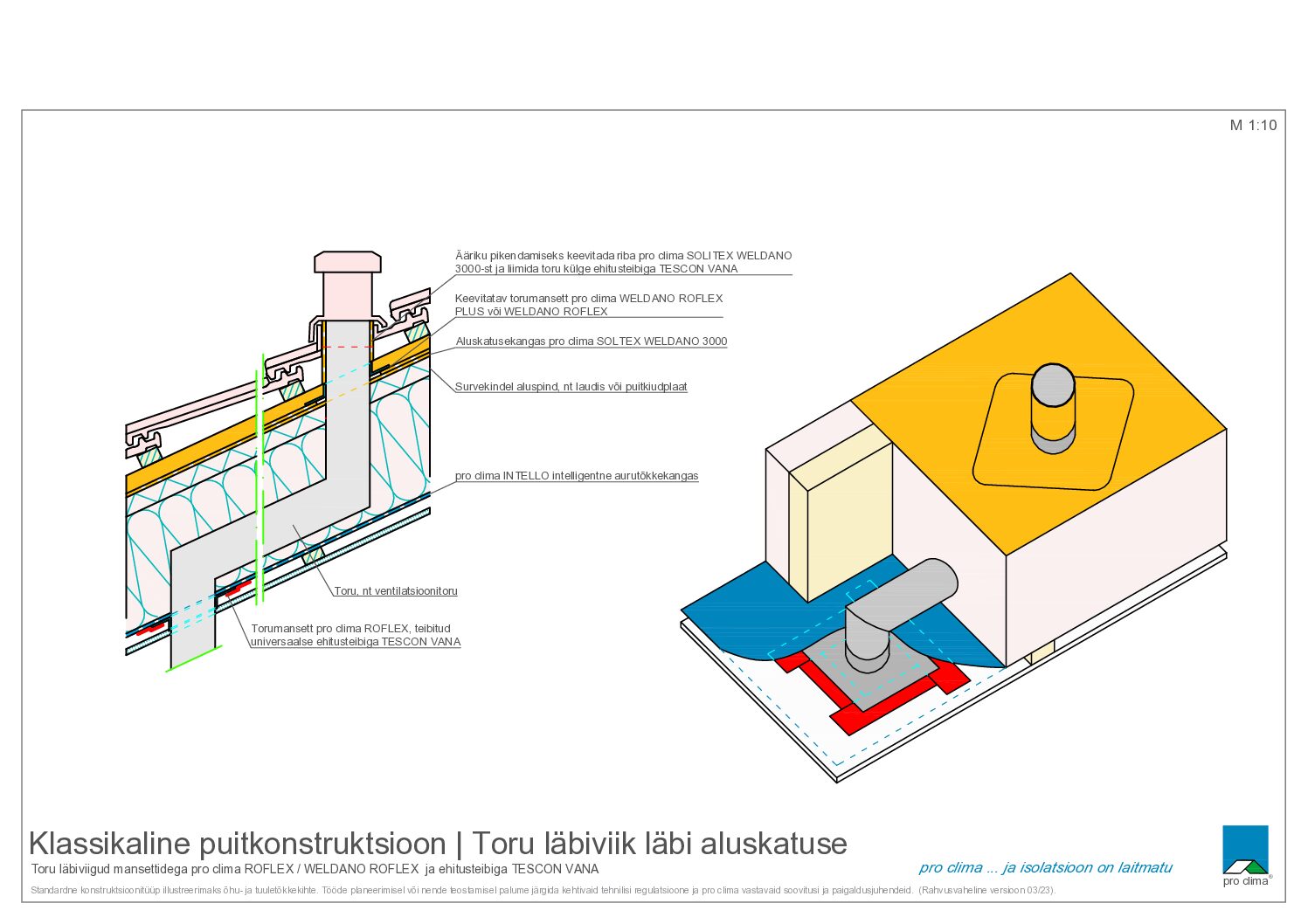

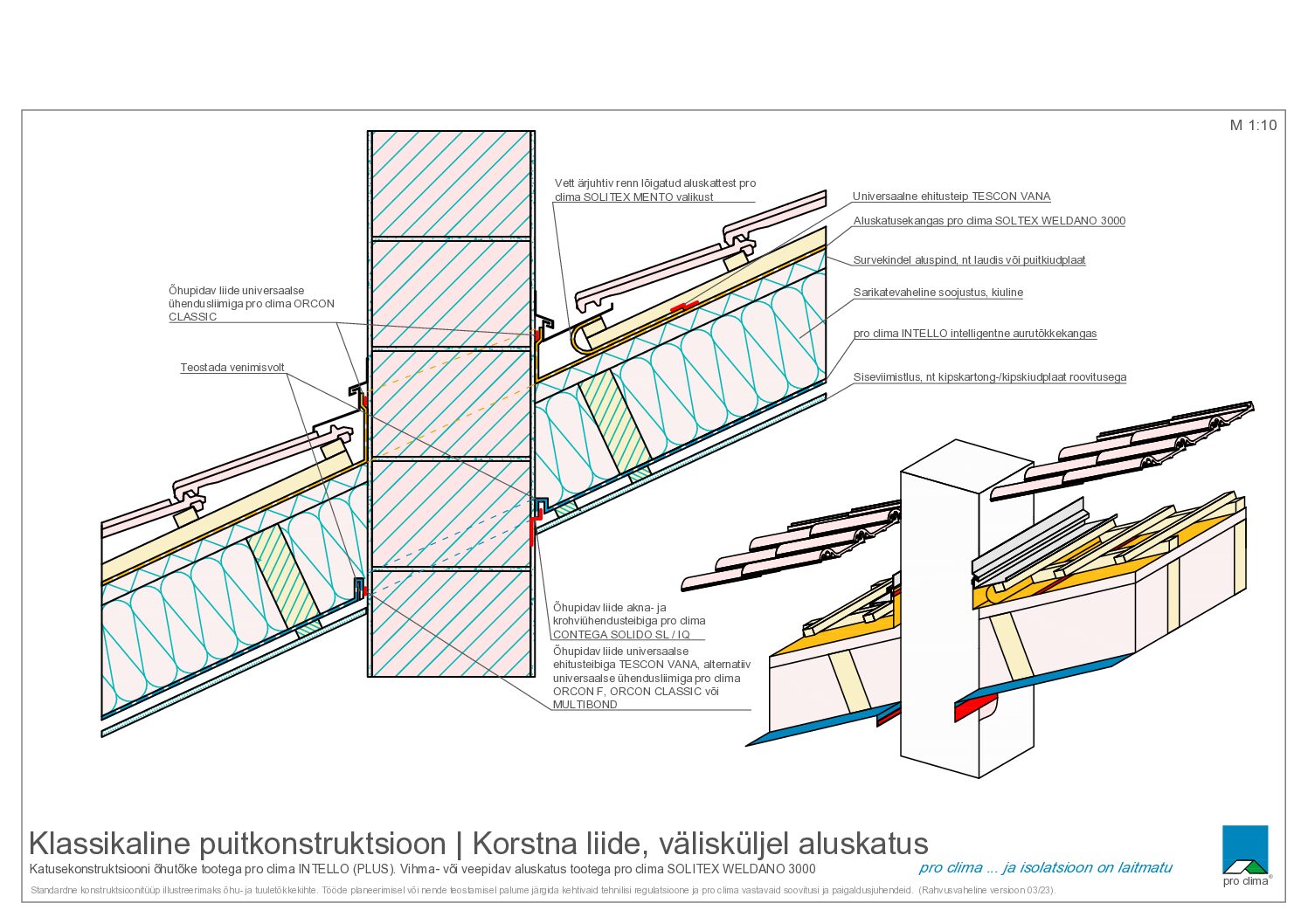

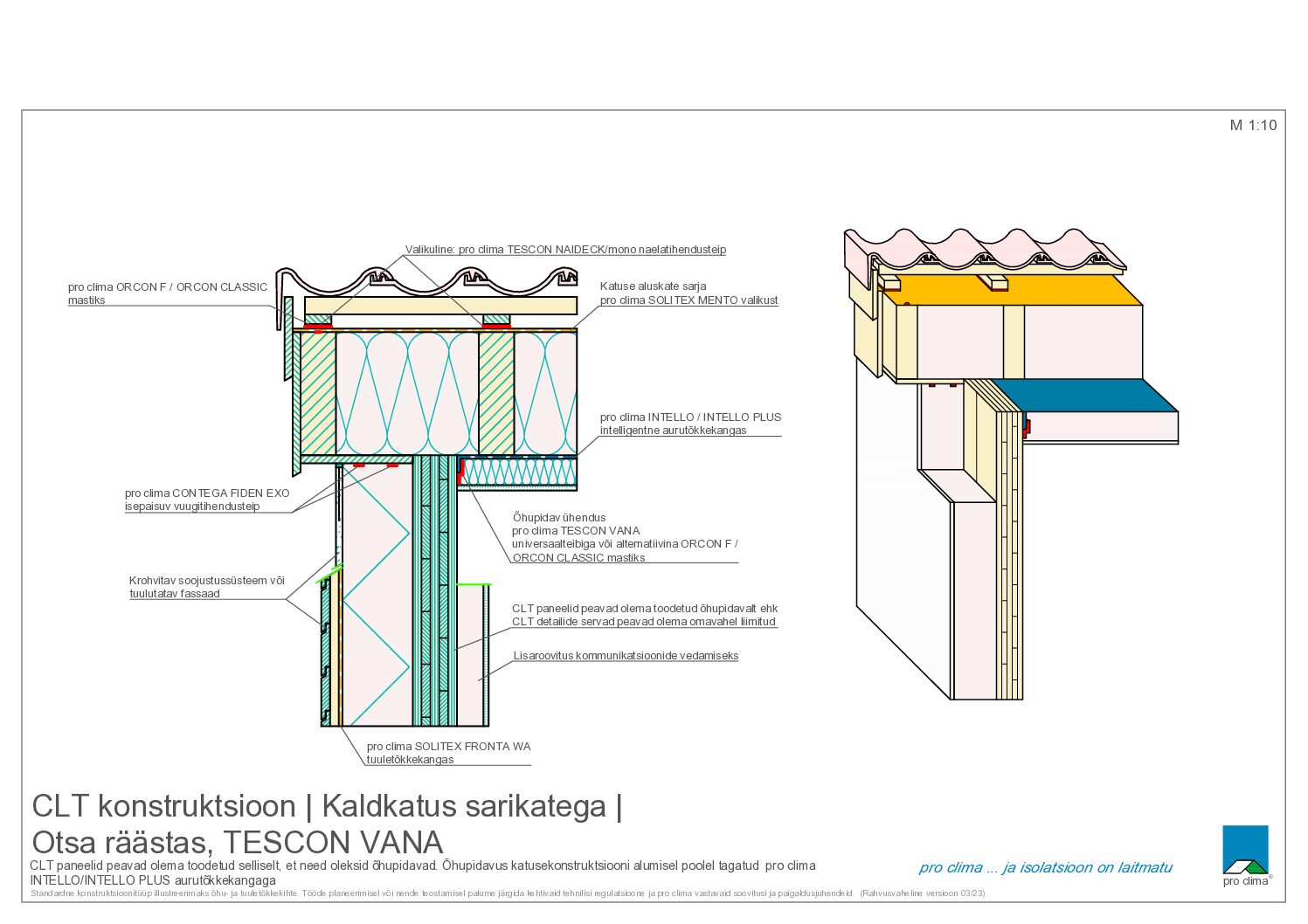

Katuse sõlmed — Süsteemi lõige Kihid, tihendus ja kontrollpunktid ühes vaates

Objekti tõendus

Fotod, joonised ja mõõtmise näited

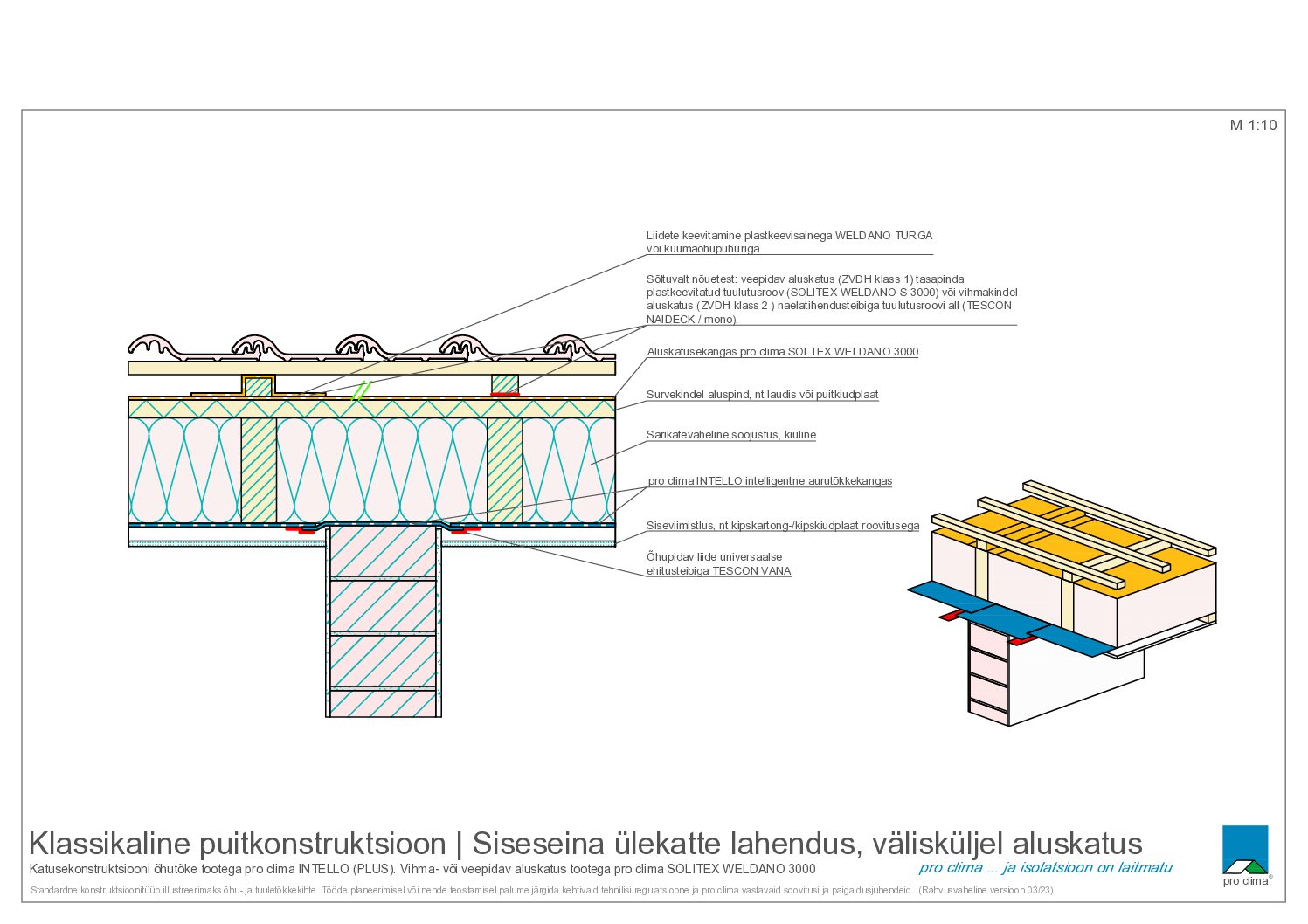

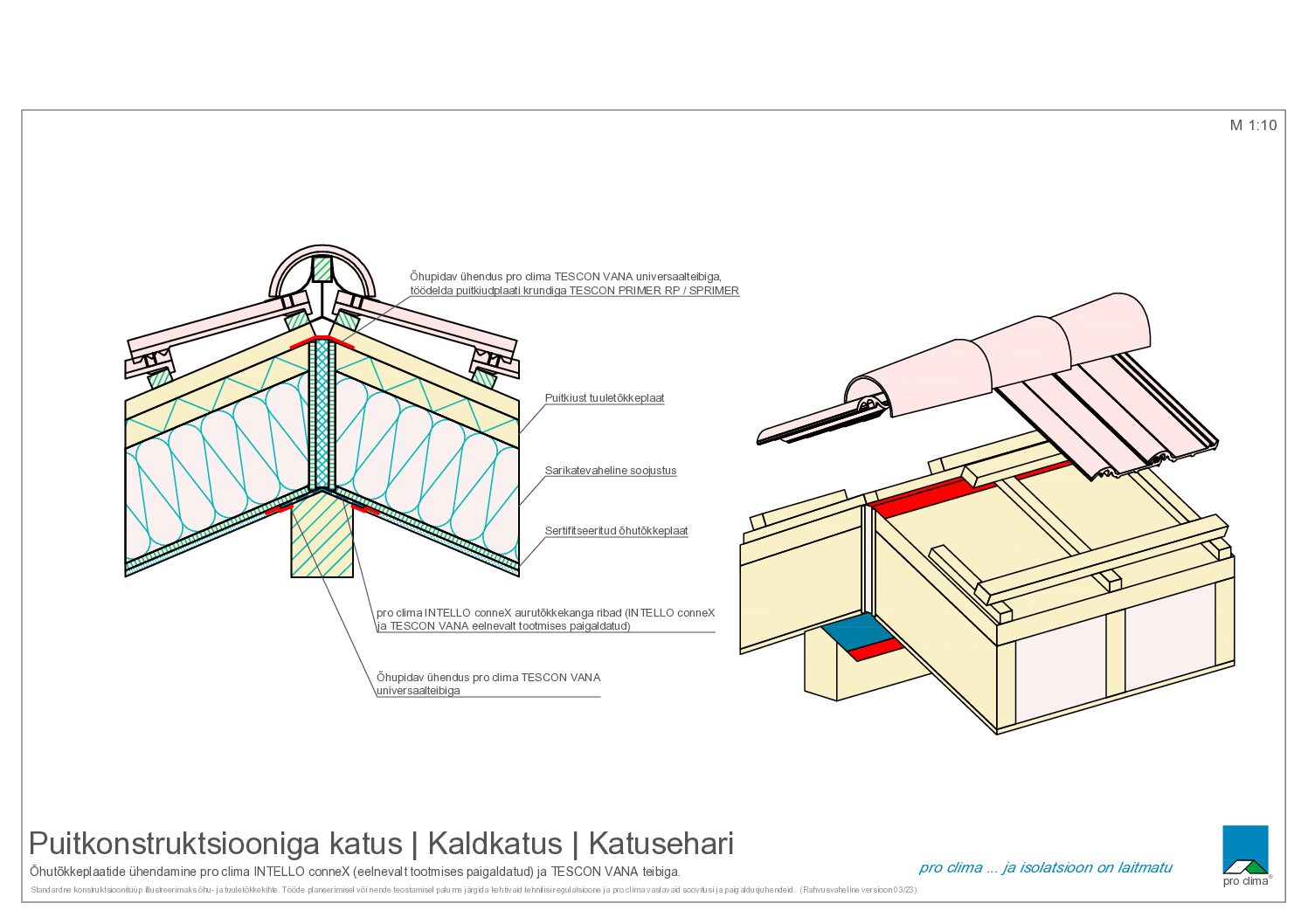

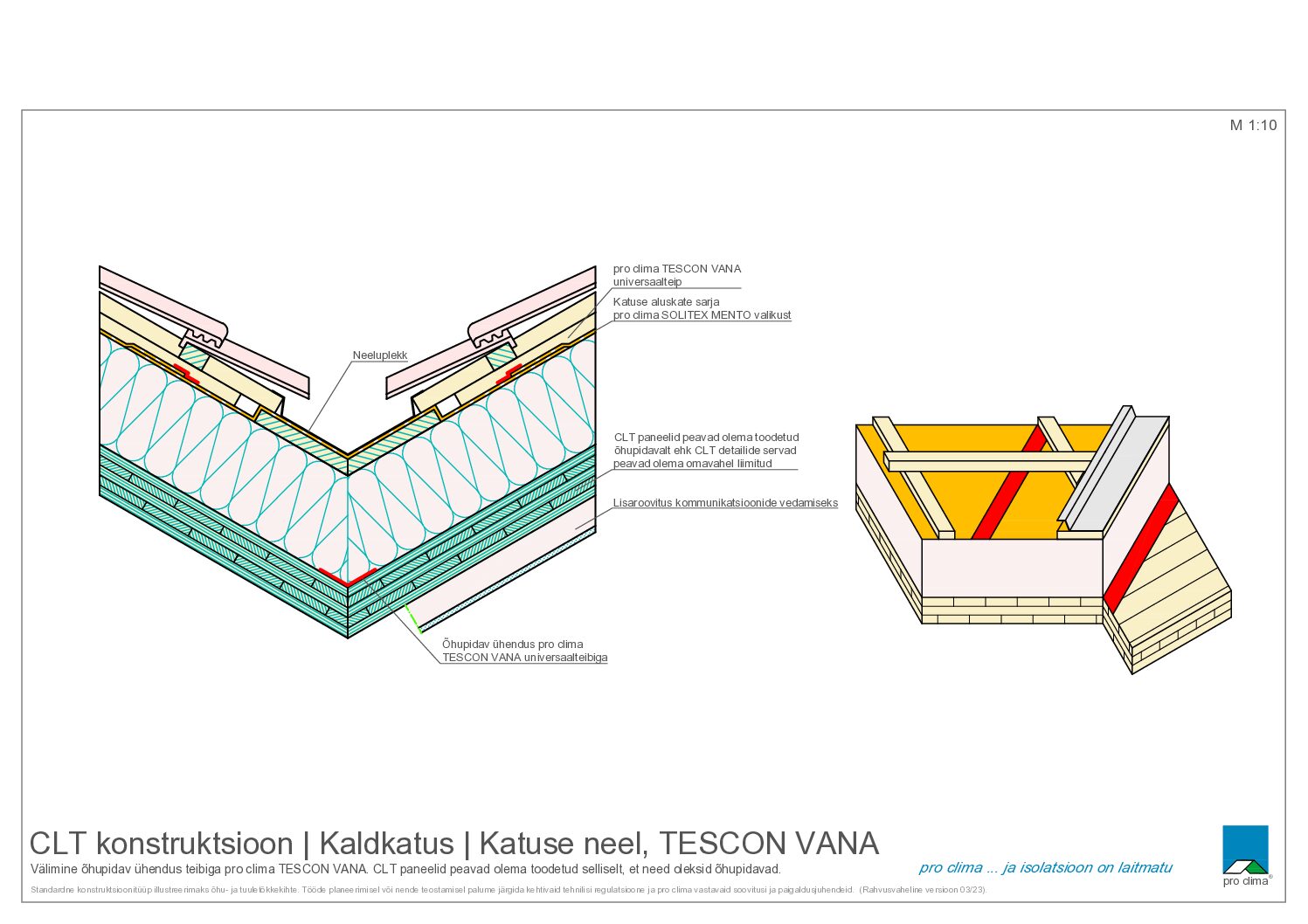

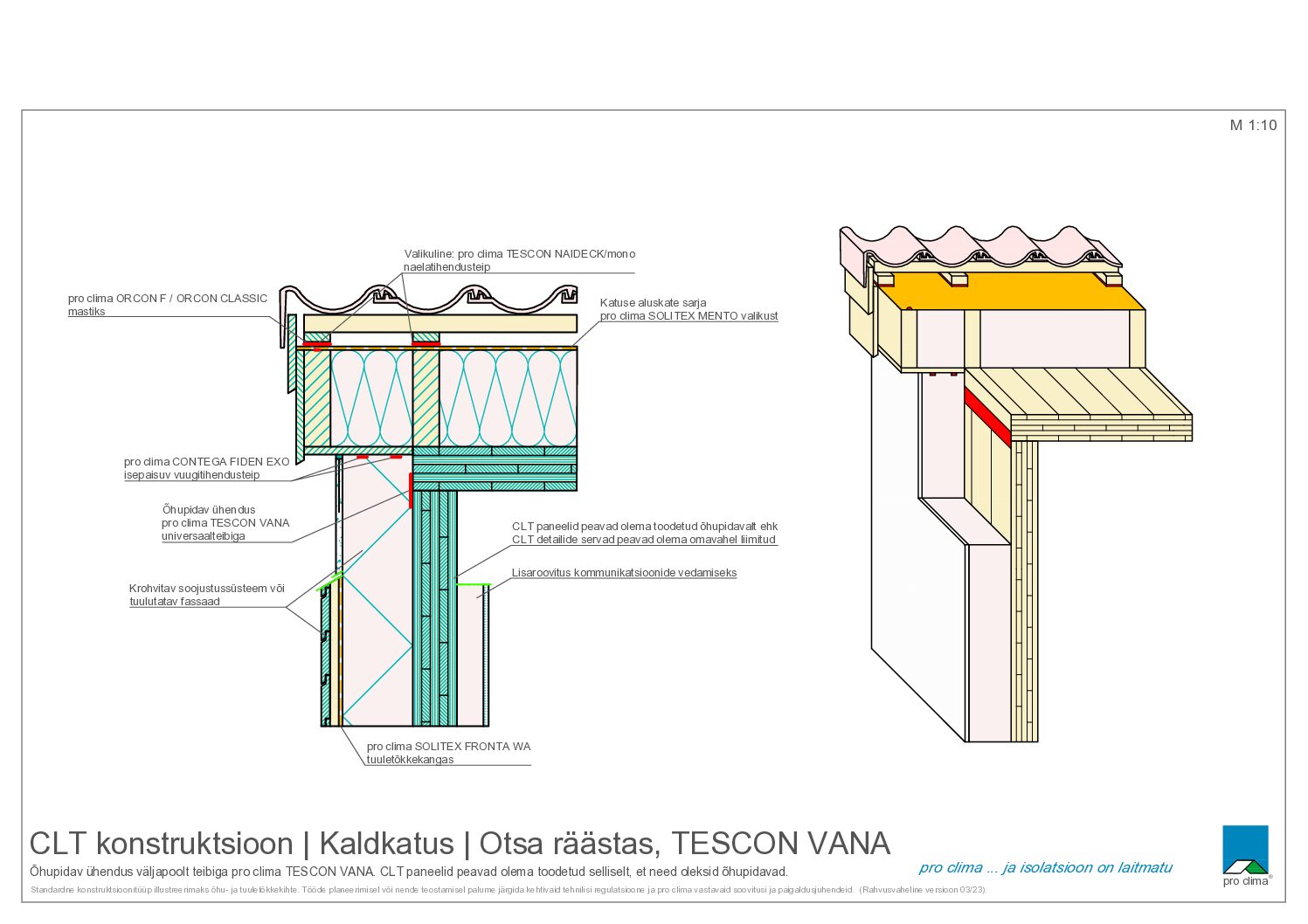

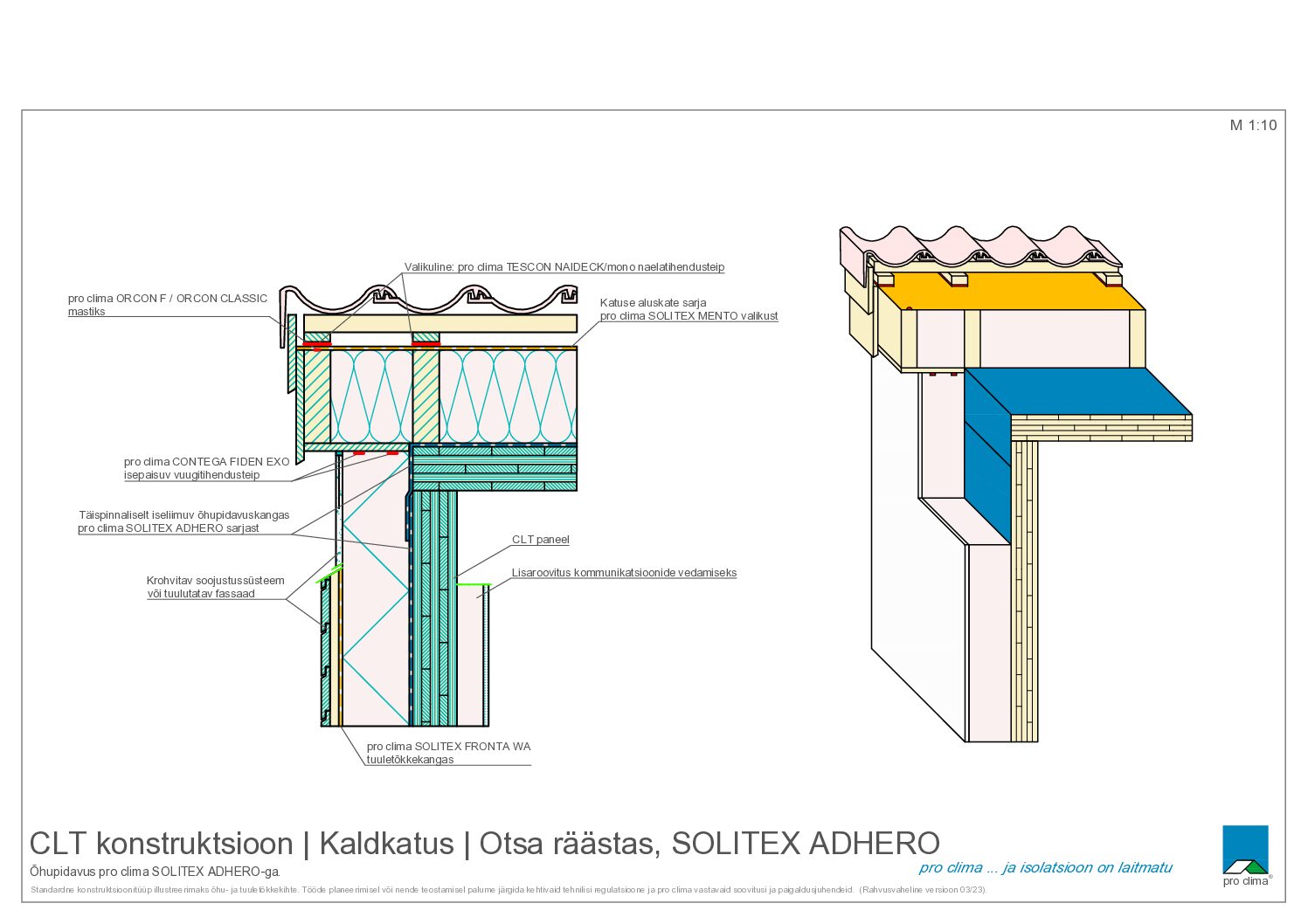

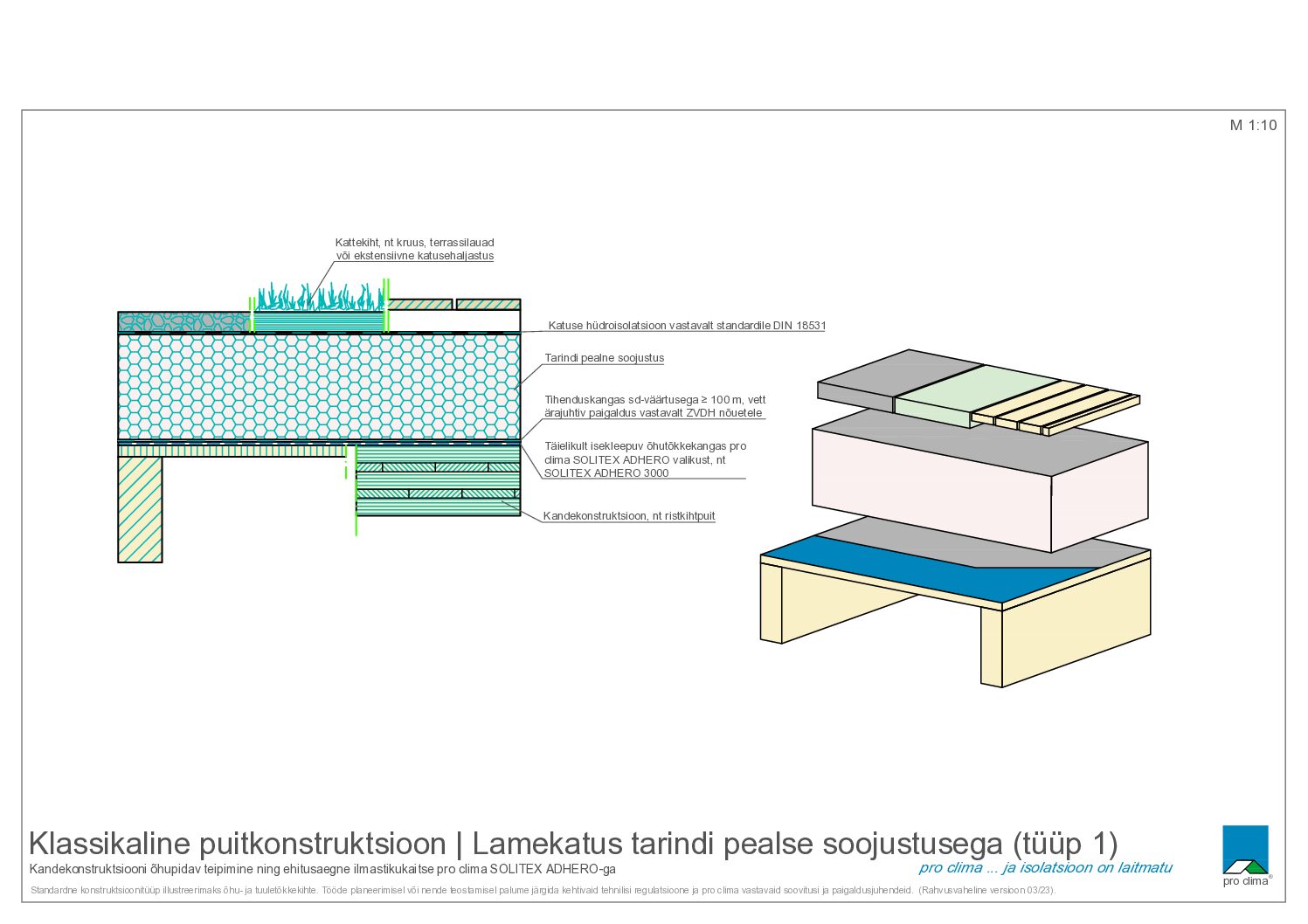

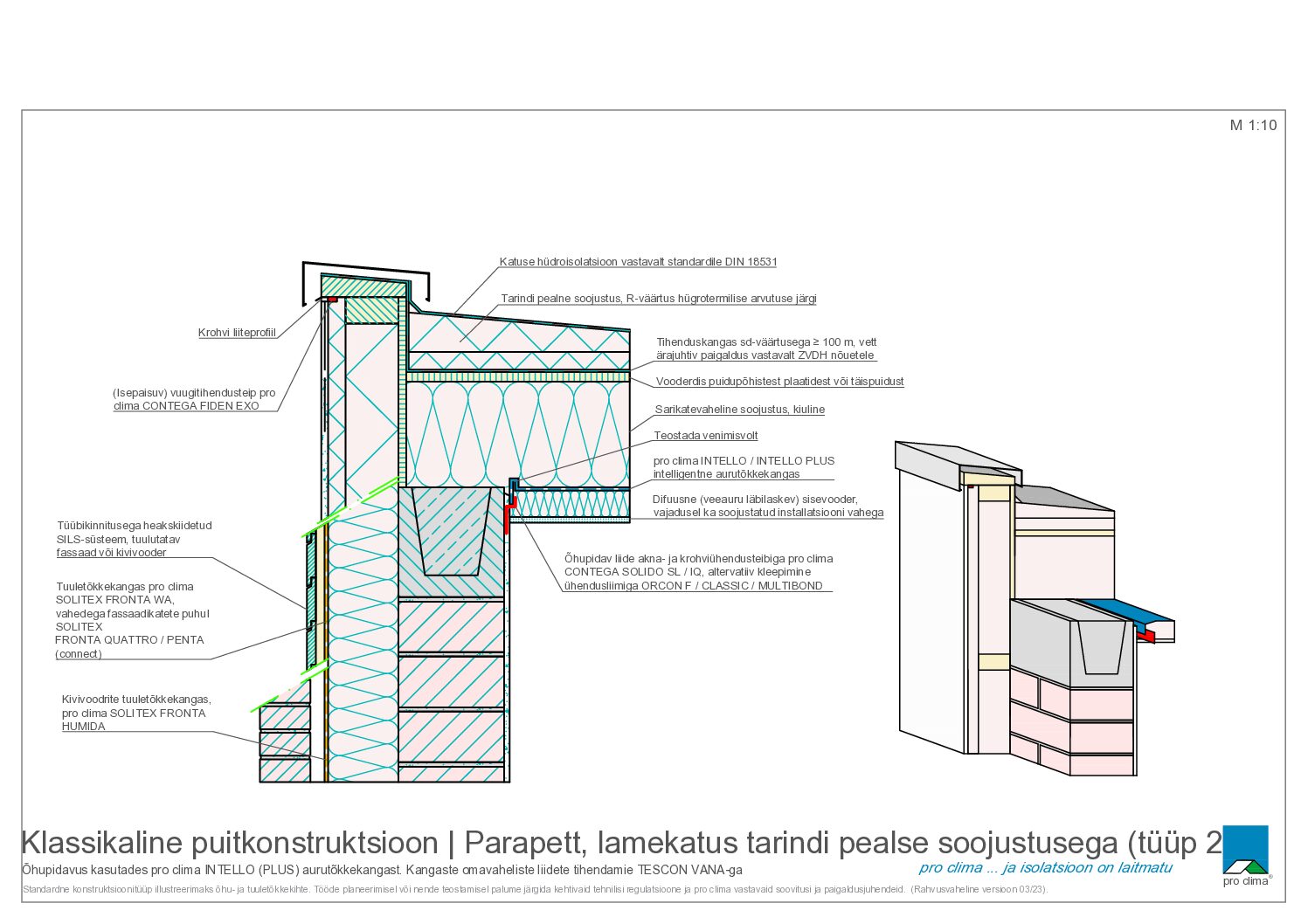

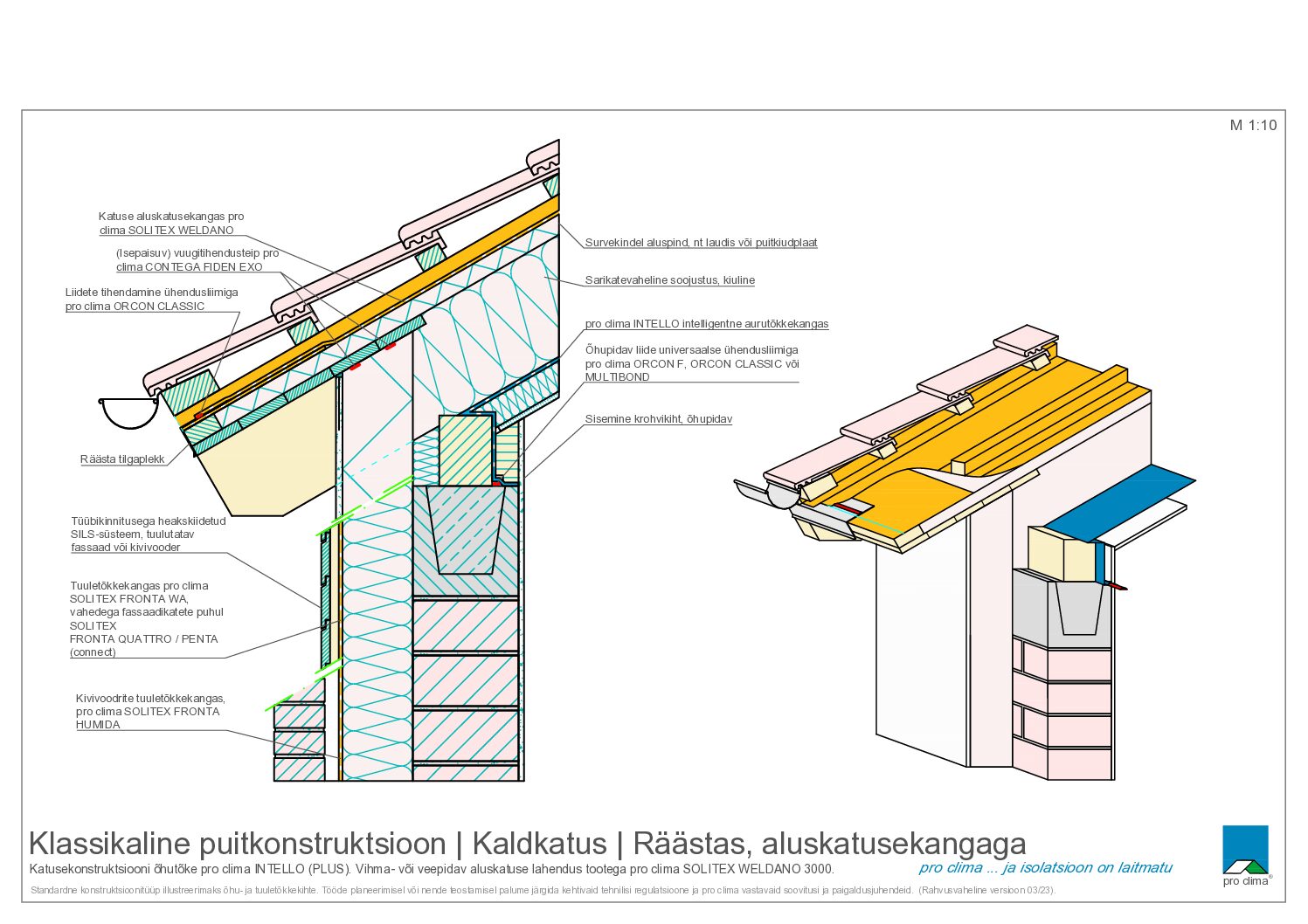

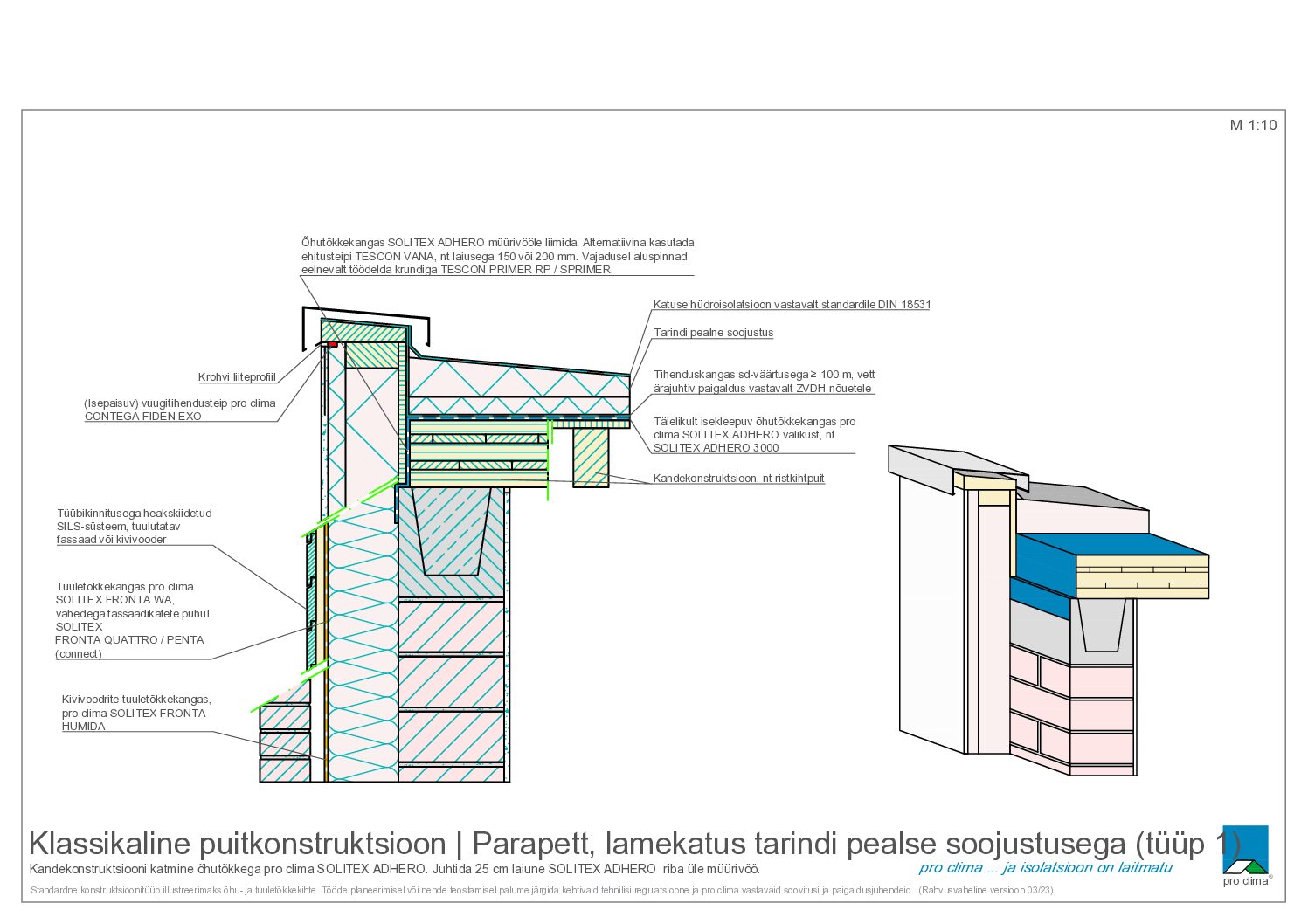

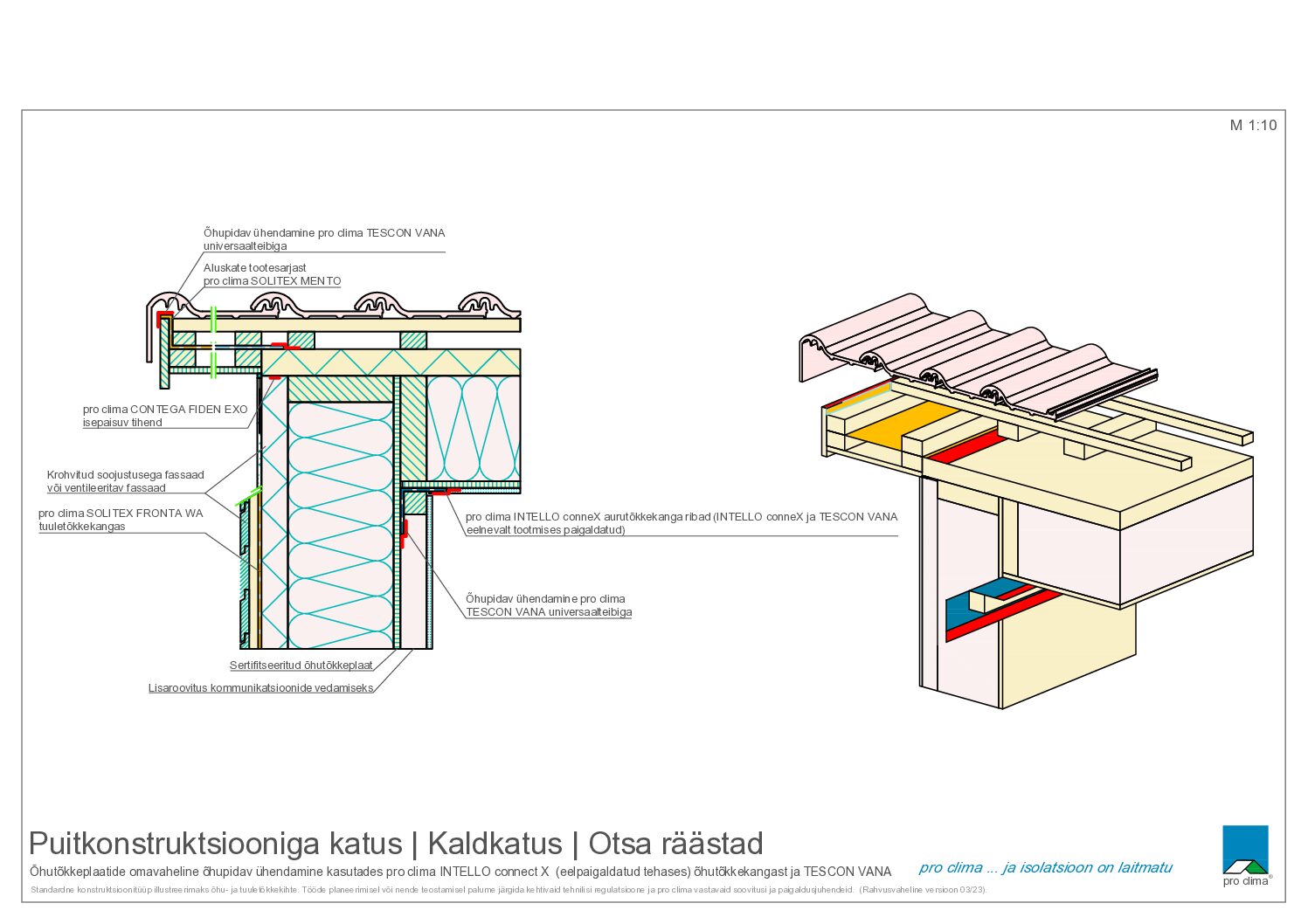

PDFDetailjoonisKontrollitav tõendus

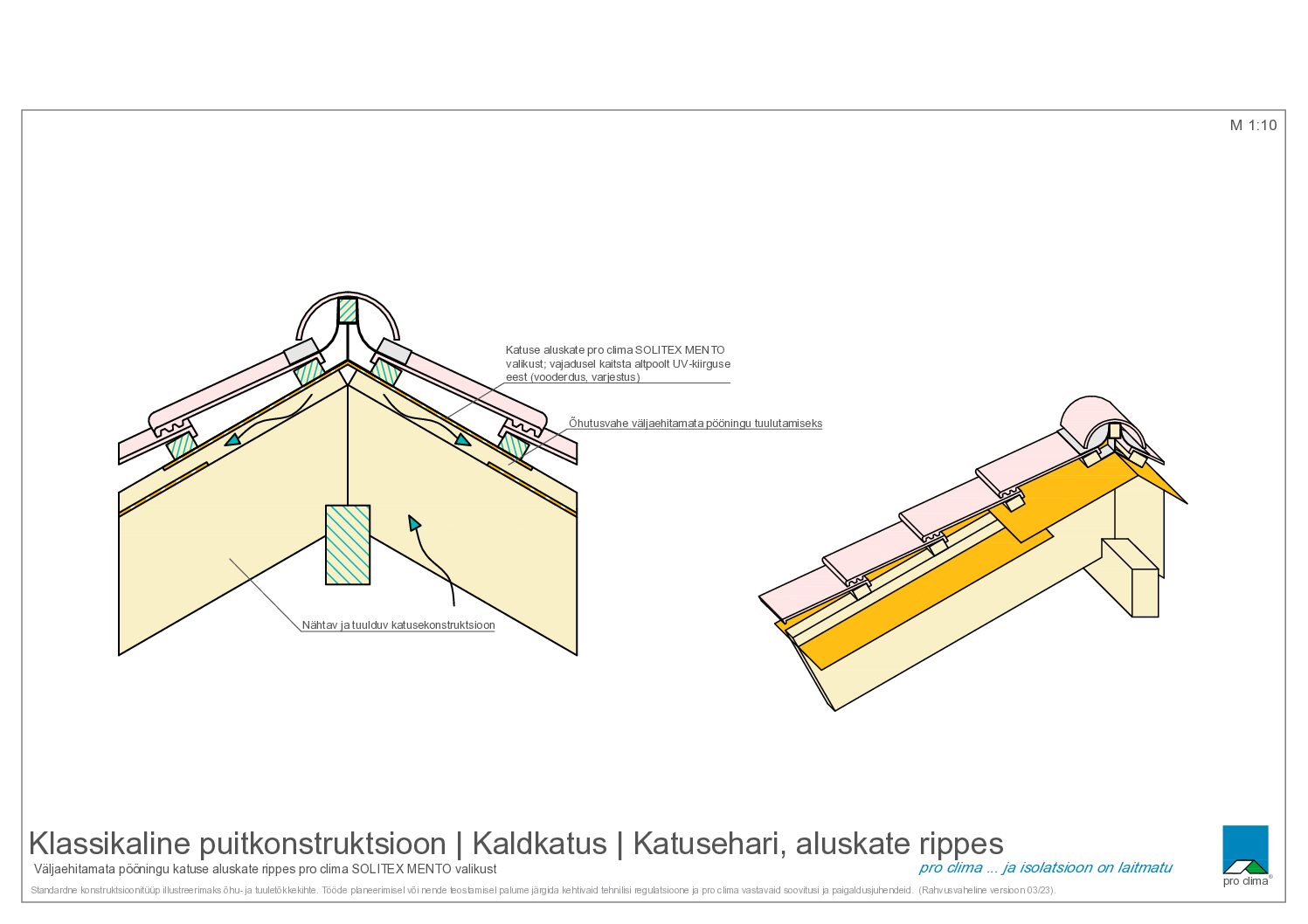

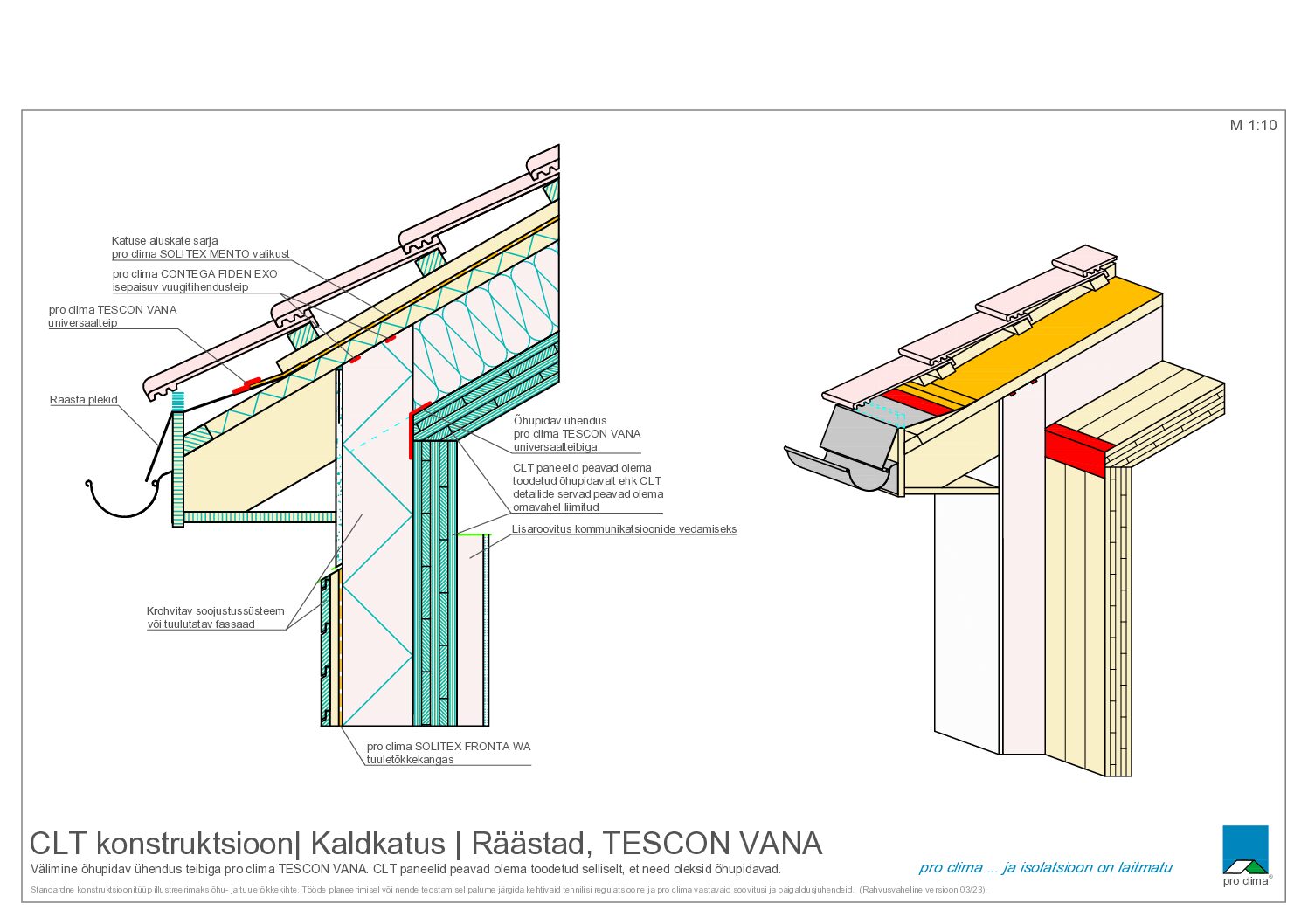

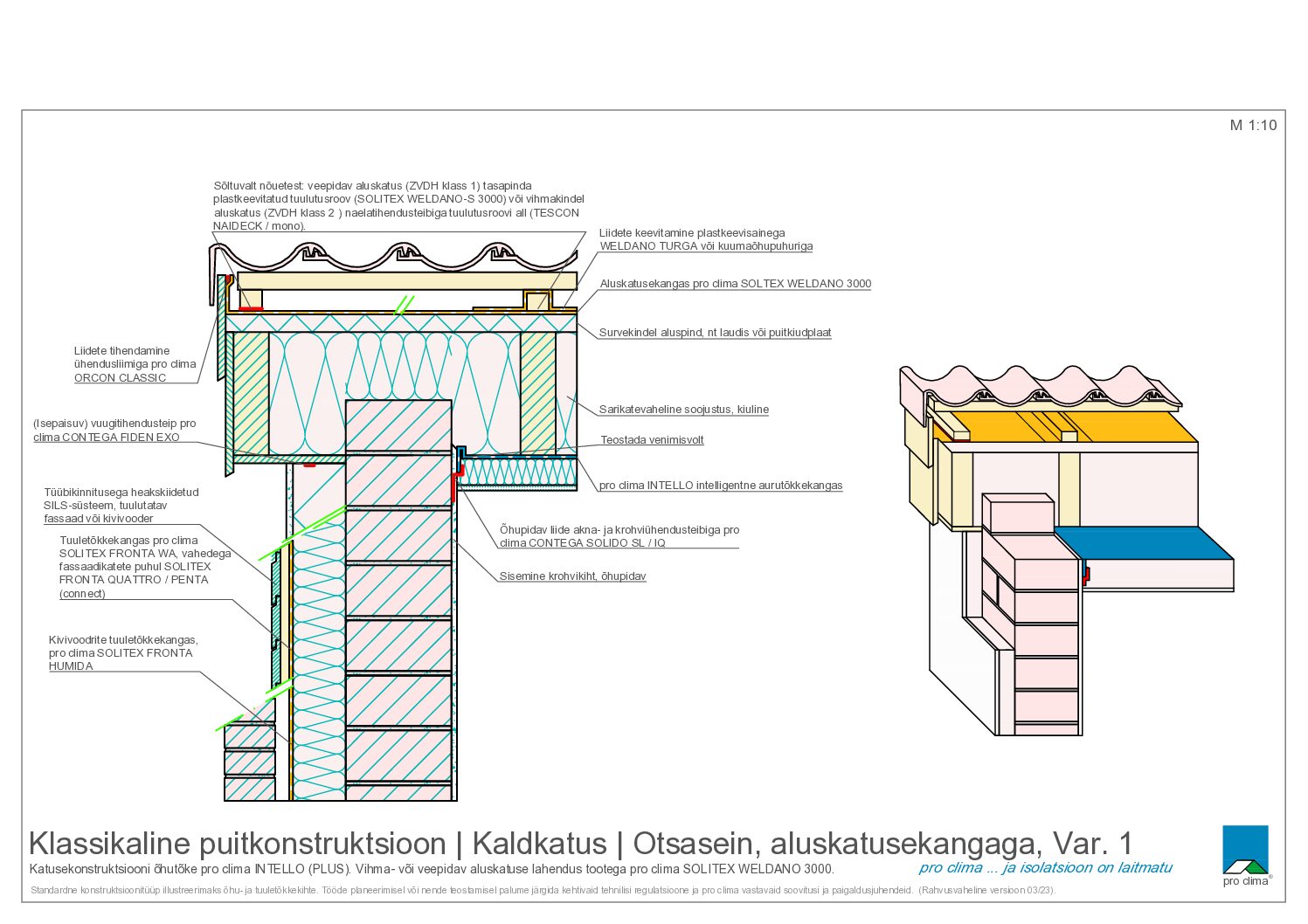

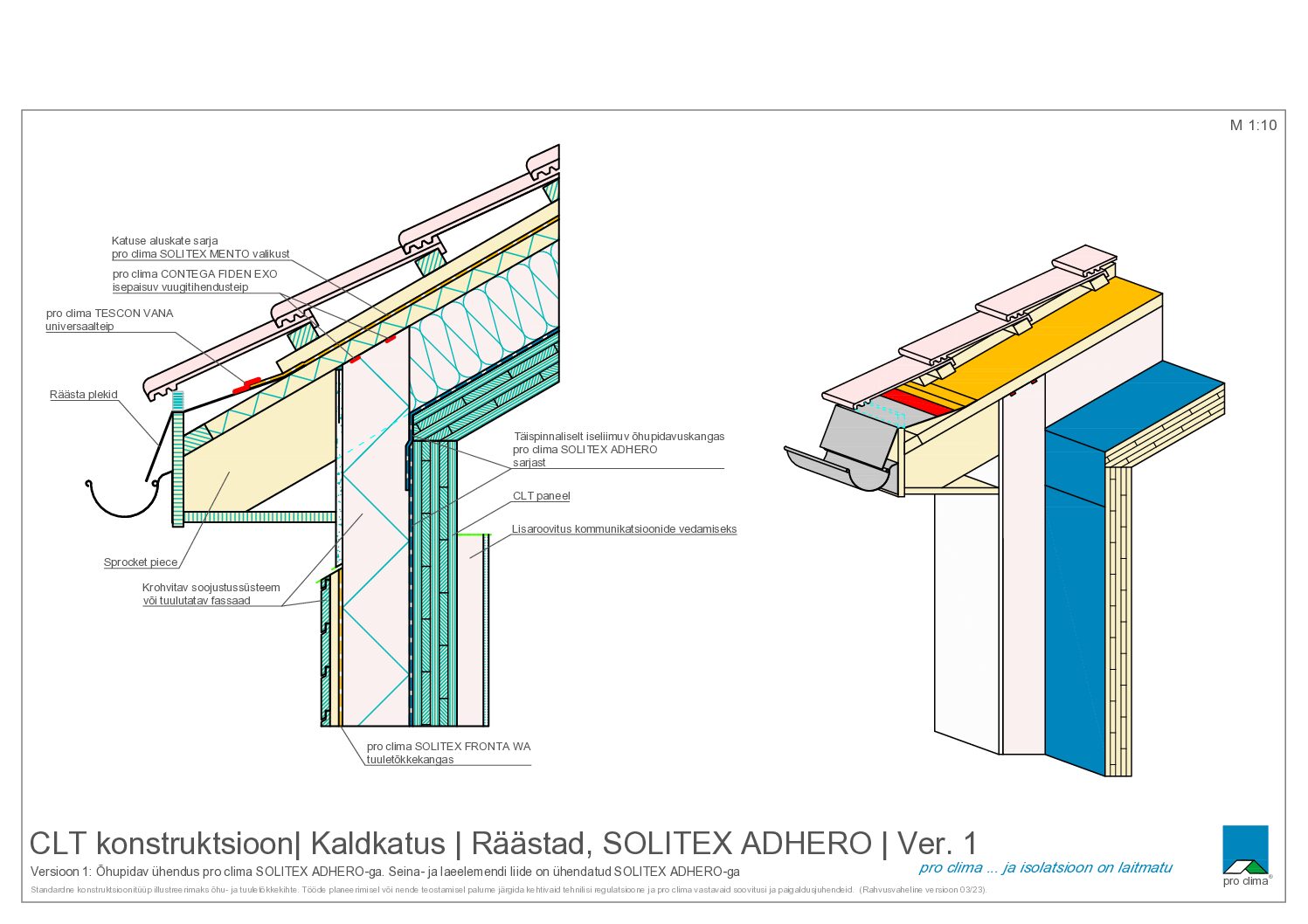

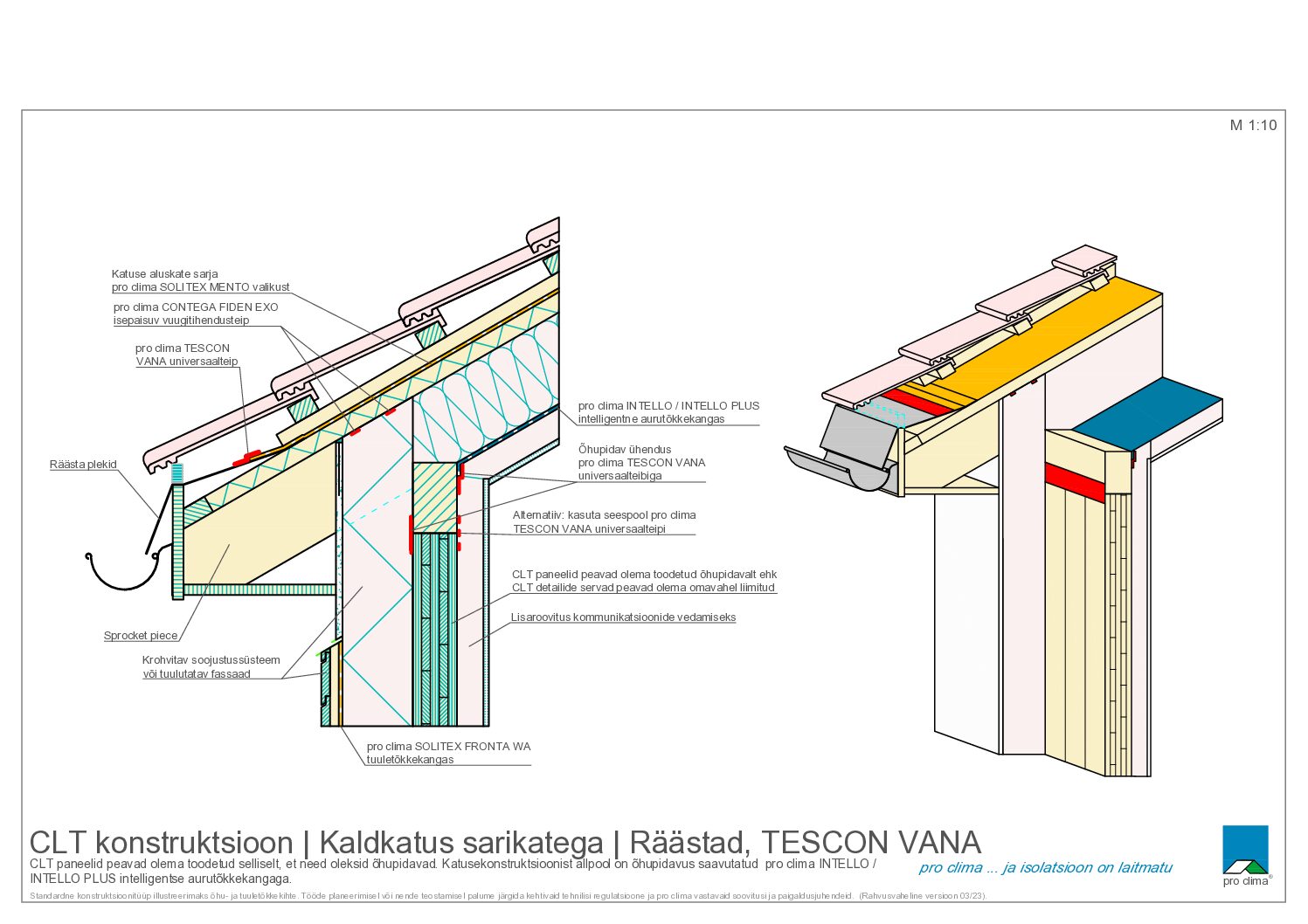

PDFPuitkonstruktsiooniga katus Kaldkatus katuse konstruktsioon Ver.1Hea / halb näide

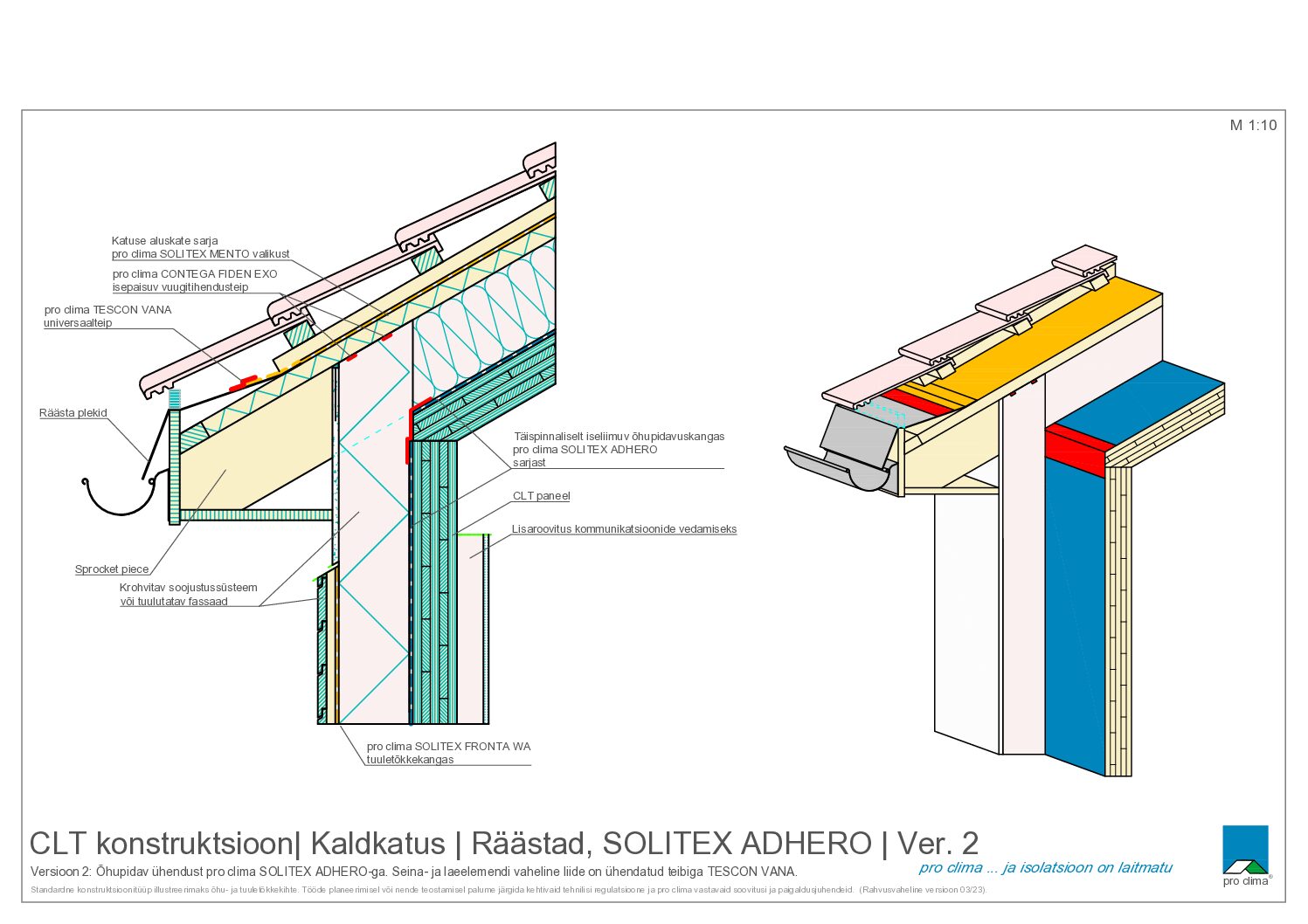

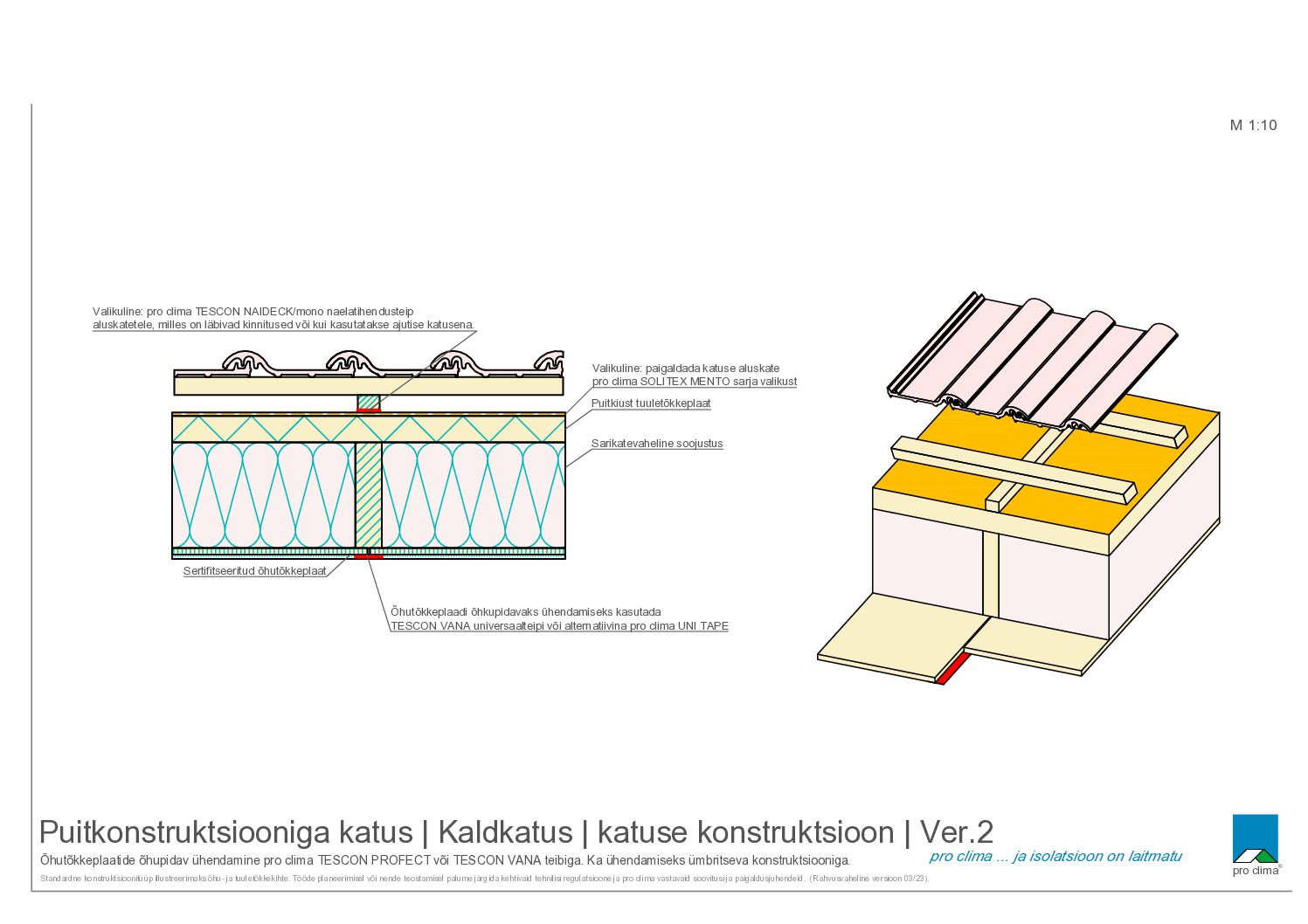

PDFPuitkonstruktsiooniga katus Kaldkatus katuse konstruktsioon Ver.2Kontrollitav tõendus

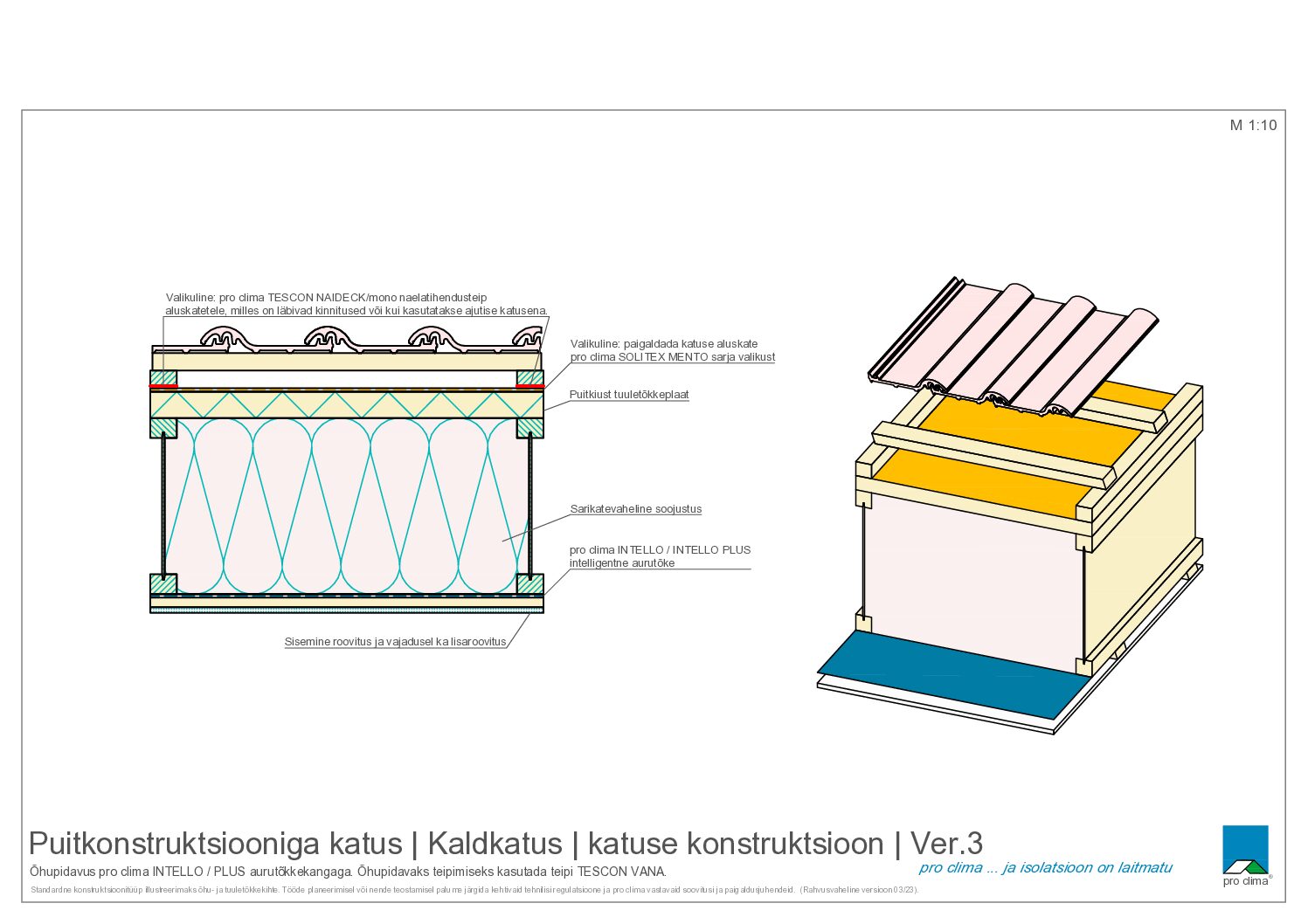

PDFPuitkonstruktsiooniga katus Kaldkatus katuse konstruktsioon Ver.3Hea / halb näide

Tehnilised märkused

Märkused ja ühilduvus

Lahendus tuleb sobitada tootja juhendi, projektse detaili ja ehitusfüüsikalise toimivusega.

Kontrolli materjalide omavahelist sobivust ja tootjapoolseid piiranguid enne paigaldust.

Standardid Paigaldus Tolerantsid Ühilduvus

Lisainfo

Kaldkatuse, lamekatuse, räästa, harja, neelu, parapeti, korstna ja katuse läbiviikude tüüplahendused.

Mida kontrollida: kasuta joonistel näidatud kihtide järjekorda, sobivaid teipe, mansette ja membraane ning kontrolli liidet enne konstruktsiooni sulgemist.

Tehniline kontekst

Sõlme tööruum

Sõlme info

Riskitase: Keskmine risk
Hoone osa: Sõlm
Viimane uuendus: 21.05.2026
Versioon: 1.0

Sõlme tervis

RiskitaseKeskmine riskVaata riskianalüüsi

Kontrollid12 / 12Kontroll-leht olemas

3D mudelPuudubLisa GLB/GLTF

Seotud testidOotelSeo test vajadusel

Fotod / joonised62Visuaalne tõendus

Materjalid39OCR / AI seotud

Sõlme tervis60%Vajab tõendust

Seotud teadmus

Materjalid39 Dokumendid0 Kontrollid0 Seotud sõlmed0

Seotud materjalid

Ava materjalid

pro clima INTELLO Aurutõkkekangas / Õhutõkked

TESCON VANA Õhutõkke ühendusteip / Teibid ja ühendused

pro clima SOLITEX MENTO tuuletokkekangas / Tuuletõkked

puitkiust tuuletõkkeplaat puitkiust tuuletõkkeplaat / Tuuletõkked

Seotud dokumendid

Ava dokumendid

DetailjoonisPDF

Puitkonstruktsiooniga katus Kaldkatus katuse konstruktsioon Ver.1PDF

Puitkonstruktsiooniga katus Kaldkatus katuse konstruktsioon Ver.2PDF

Riskid / vead

Ava riskid

Katkestatud õhutõkkekihtKeskmine risk

Õhupidav kiht on läbi lõigatud, ühendamata või kaetud enne, kui liite pidevus on tõendatud.

Soovitus: dokumenteeri enne sulgemist ja seo kontroll tõendiga.

Vale teibi või manseti kasutusKeskmine risk

Tihendusmaterjal ei sobi aluspinna, läbiviigu kuju, niiskuskoormuse või paigaldustemperatuuriga.

Soovitus: dokumenteeri enne sulgemist ja seo kontroll tõendiga.

Liite sulgemine enne kontrolliKeskmine risk

Kriitiline sõlm kaetakse plaadi, viimistluse, fassaadi või pinnasega enne fototõendit ja kontrolli.

Soovitus: dokumenteeri enne sulgemist ja seo kontroll tõendiga.

Tagasi tehnilisse andmebaasi Ava kõik sõlmed, materjalid ja tüüpilised vead.
