Sõlm
Läbiviigud
Kaabli-, toru- ja tehnosüsteemide läbiviigud läbi õhu- ja tuuletõkkekihtide.
Keskmine risk
Tüüp: liitesõlm
2D kontrollvaade
Kontrollid11 / 11Kontroll-leht olemas
3D mudelPuudubLisa GLB/GLTF
Seotud testidOotelSeo test vajadusel
Fotod / joonised8Visuaalne tõendus
Materjalid16OCR / AI seotud
Sõlme tervis60%Vajab tõendust
Risk / probleem
Peamised riskid
Keskmine risk
Tüüpiline viga
Katkestatud õhutõkkekiht
Õhupidav kiht on läbi lõigatud, ühendamata või kaetud enne, kui liite pidevus on tõendatud.
Blower door: võimalik lekkeala Seotud kontroll → Keskmine risk
Tüüpiline viga
Vale teibi või manseti kasutus
Tihendusmaterjal ei sobi aluspinna, läbiviigu kuju, niiskuskoormuse või paigaldustemperatuuriga.
Blower door: võimalik lekkeala Seotud kontroll → Keskmine risk
Tüüpiline viga
Liite sulgemine enne kontrolli
Kriitiline sõlm kaetakse plaadi, viimistluse, fassaadi või pinnasega enne fototõendit ja kontrolli.
Blower door: võimalik lekkeala Seotud kontroll →Soovitatud süsteem
Soovitatud tehniline süsteem
Õhupidavus
Ühilduvus
Paigalduse loogika
Kasuta joonistel näidatud süsteemset lahendust ja kontrolli liidet enne sulgemist.
Objekti tõendus
Fotod, joonised ja mõõtmise näited
Tehnilised märkused
Märkused ja ühilduvus
Lahendus tuleb sobitada tootja juhendi, projektse detaili ja ehitusfüüsikalise toimivusega.
Kontrolli materjalide omavahelist sobivust ja tootjapoolseid piiranguid enne paigaldust.
Lisainfo
Kaabli-, toru- ja tehnosüsteemide läbiviigud läbi õhu- ja tuuletõkkekihtide.
Mida kontrollida: kasuta joonistel näidatud kihtide järjekorda, sobivaid teipe, mansette ja membraane ning kontrolli liidet enne konstruktsiooni sulgemist.
Tehniline tööruum
Joonised ja kihid
Vaata sõlme joonist, lisa märkused otse skeemile ja kontrolli OCR/AI soovitatud kihte enne kinnitamist.
1
Läbiviigud põhijoonis
v1.0 · Detailjoonis
2

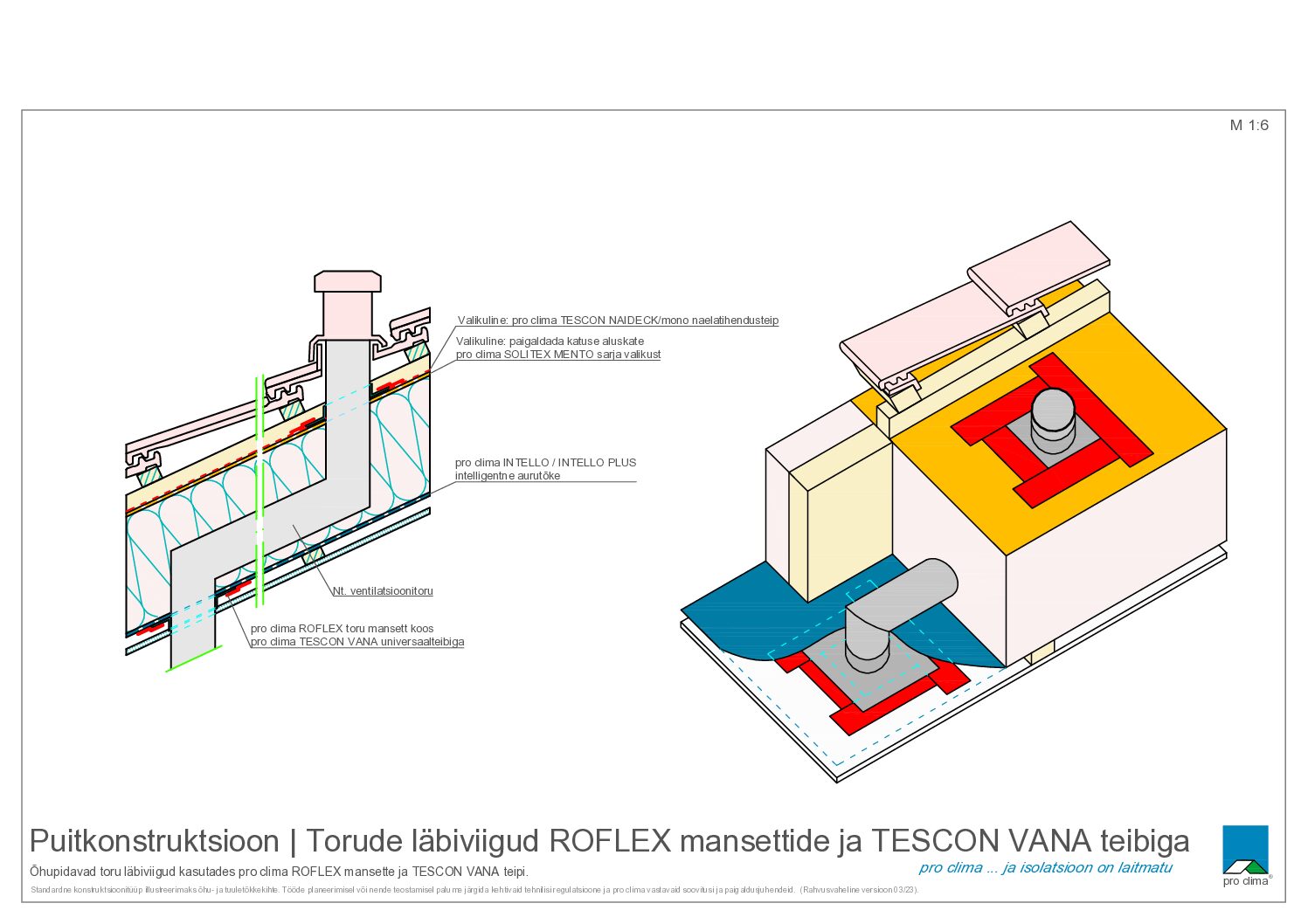

Puitkonstruktsioon Torude läbiviigud ROFLEX mansettide ja TESCON VANA teibiga
v1.0 · Detailjoonis
3

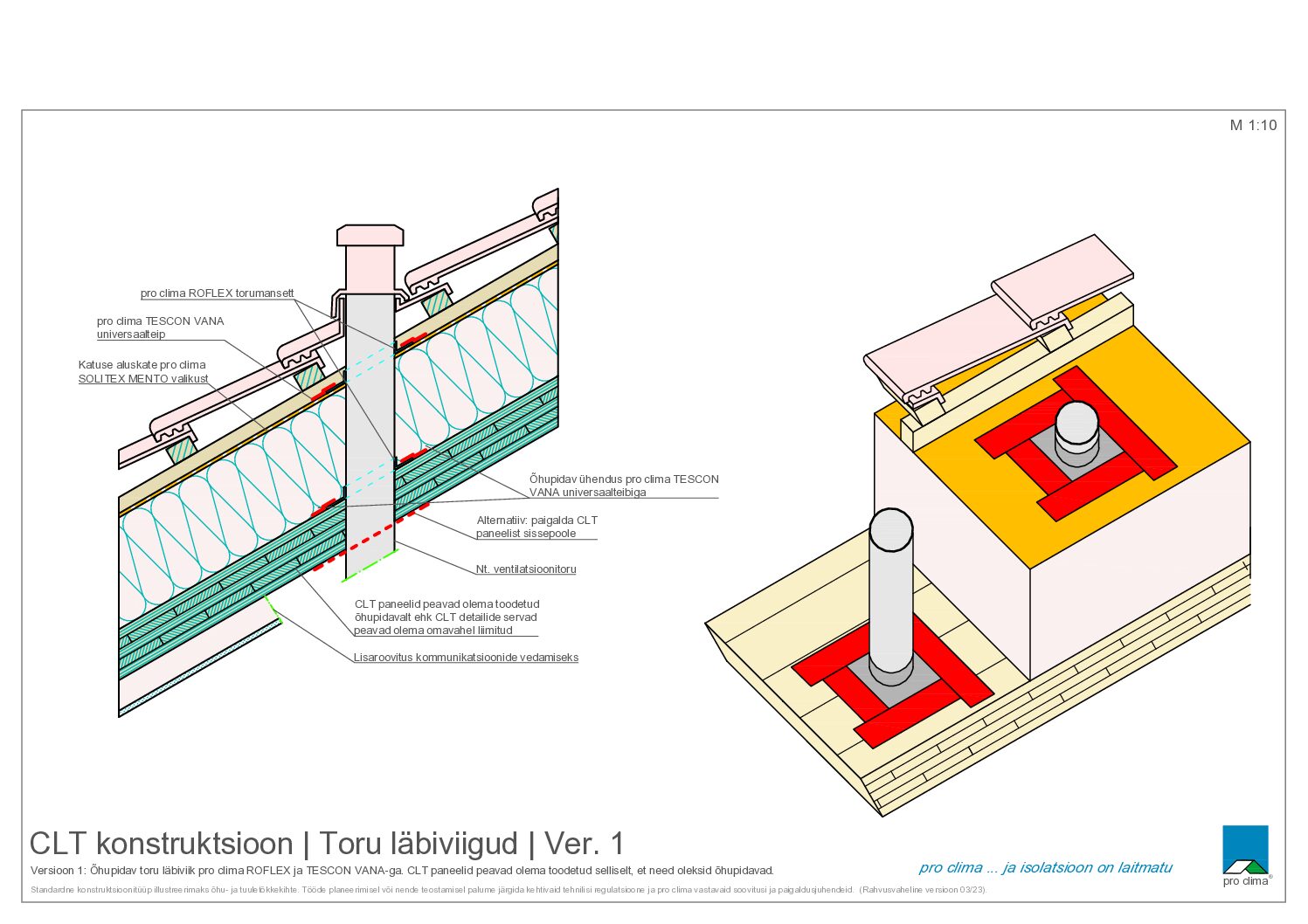

clt konstruktsioon toru läbiviigud ver 1
v1.0 · Detailjoonis
4

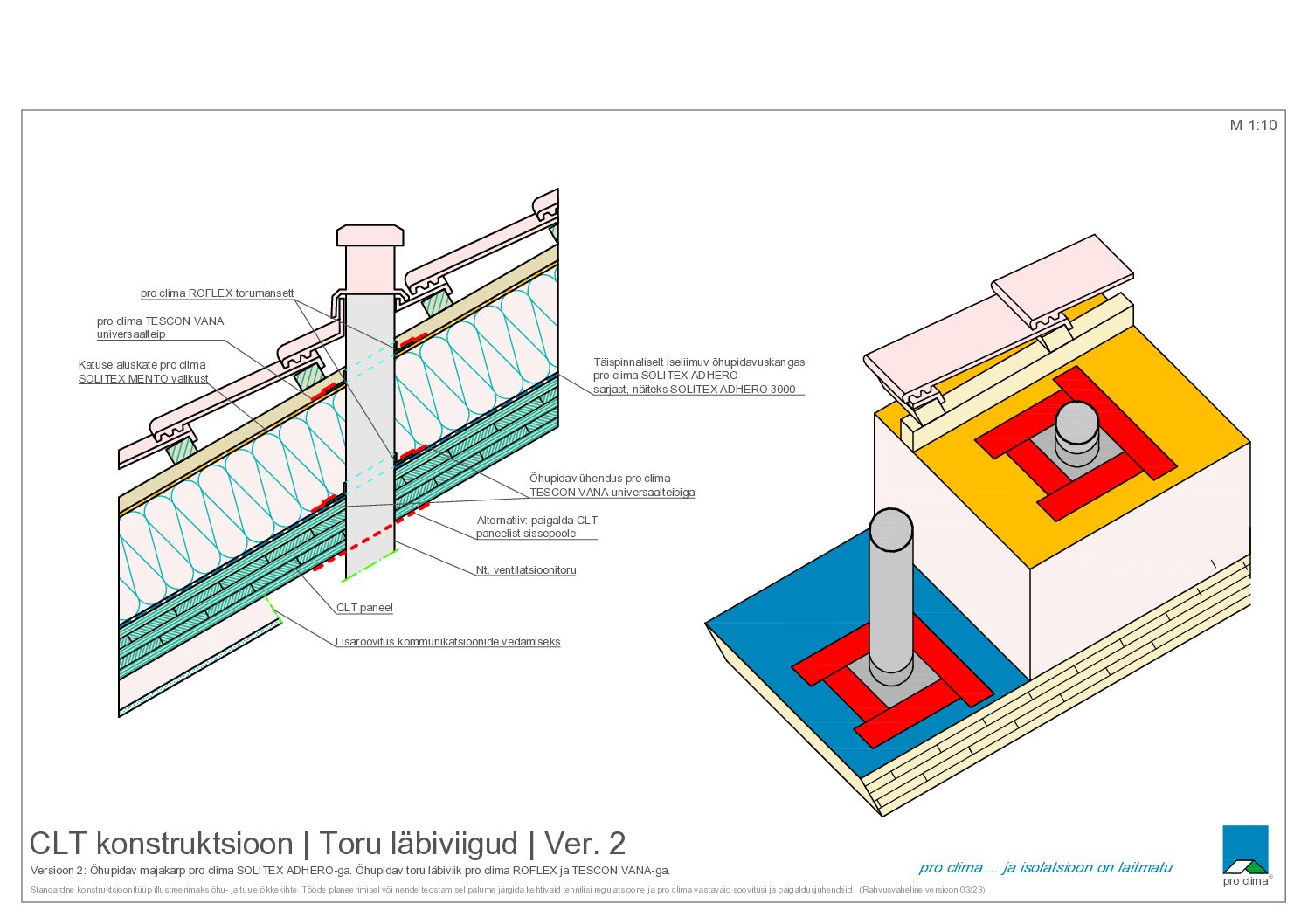

clt konstruktsioon toru läbiviigud ver 2
v1.0 · Detailjoonis
5

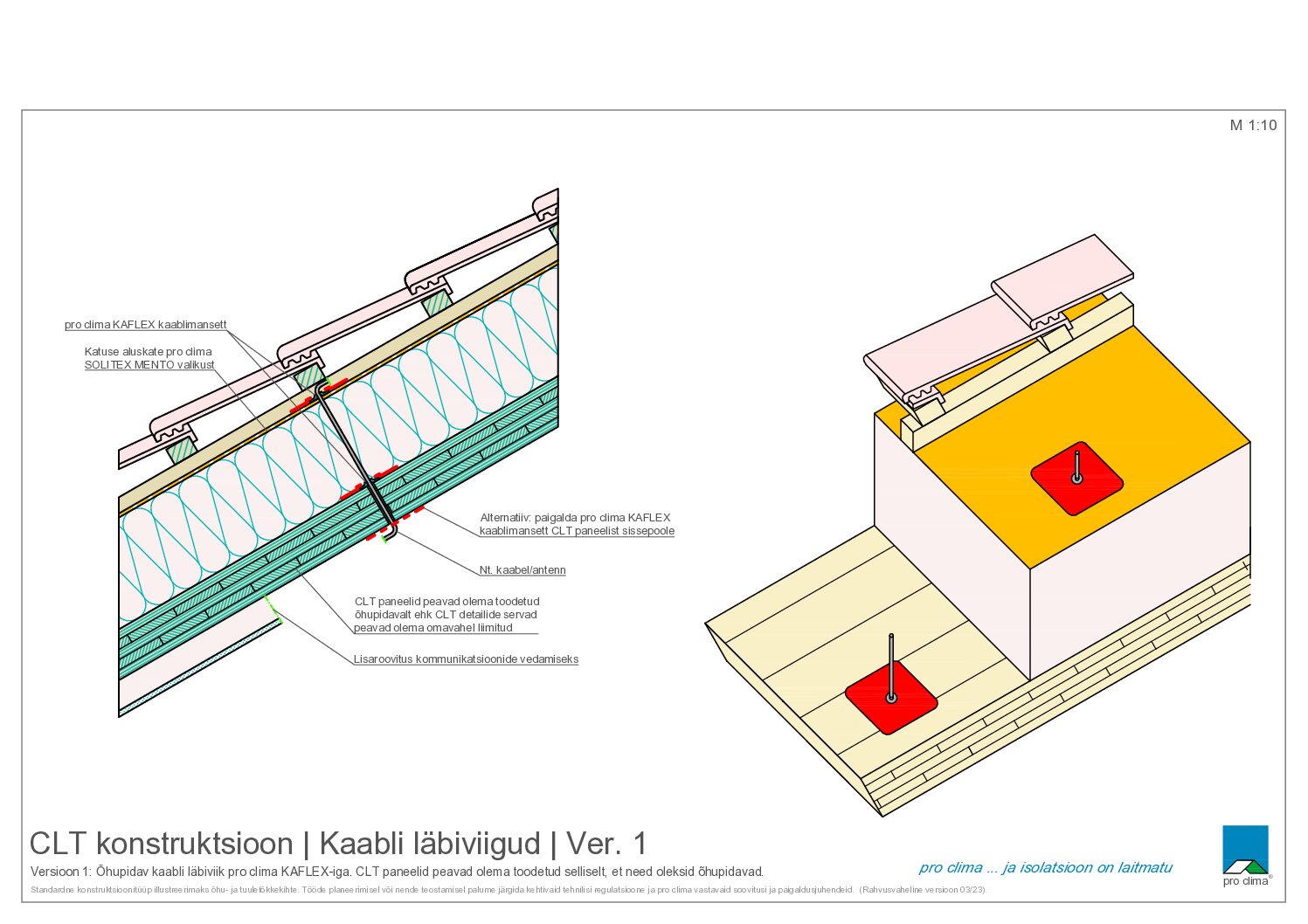

clt konstruktsioon kaabli läbiviigud ver 1
v1.0 · Detailjoonis
6

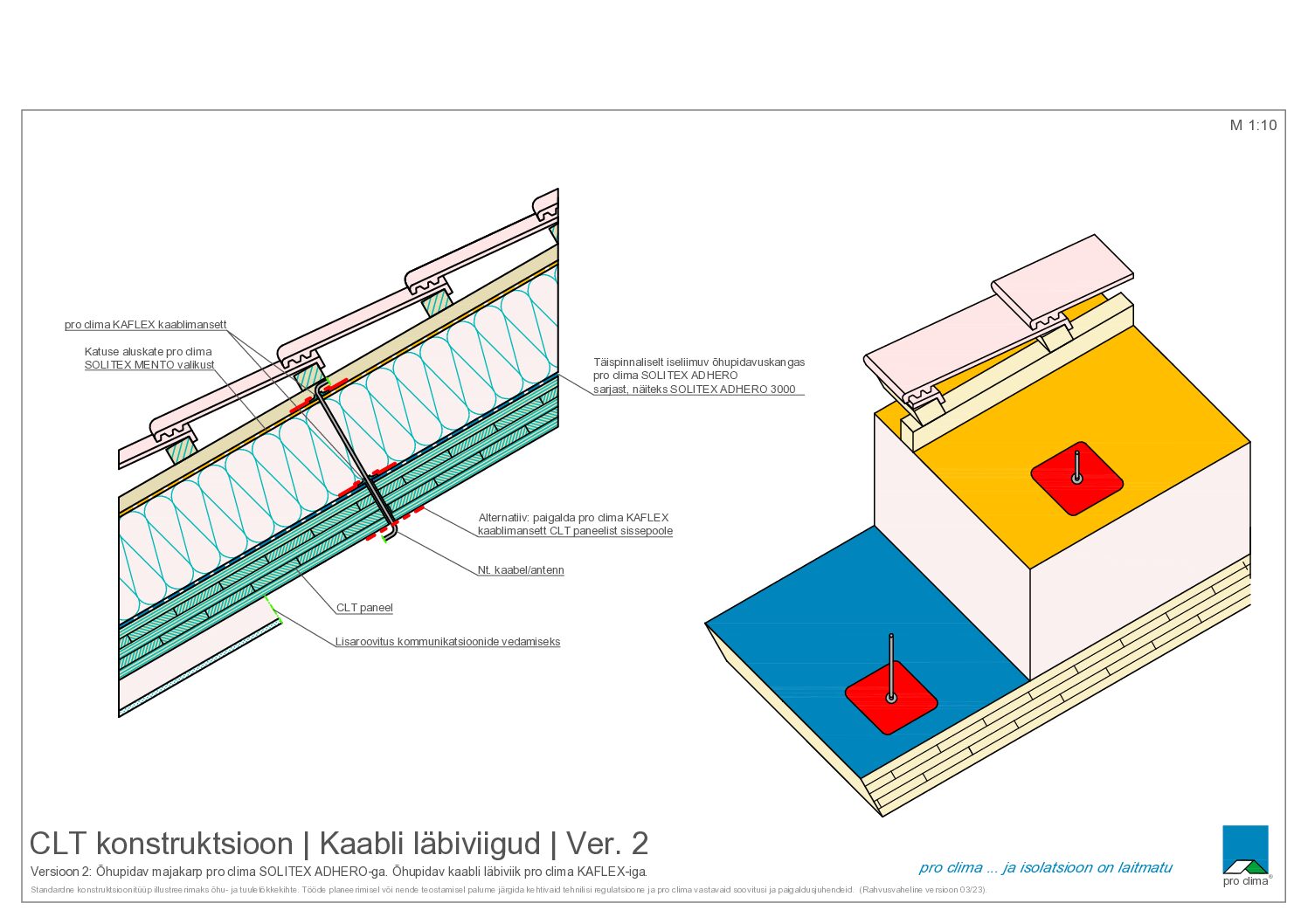

clt konstruktsioon kaabli läbiviigud ver 2
v1.0 · Detailjoonis
7
klasskikaline puitkonstruktsioon toru läbiviik läbi katuse aluskatte
v1.0 · Detailjoonis
8

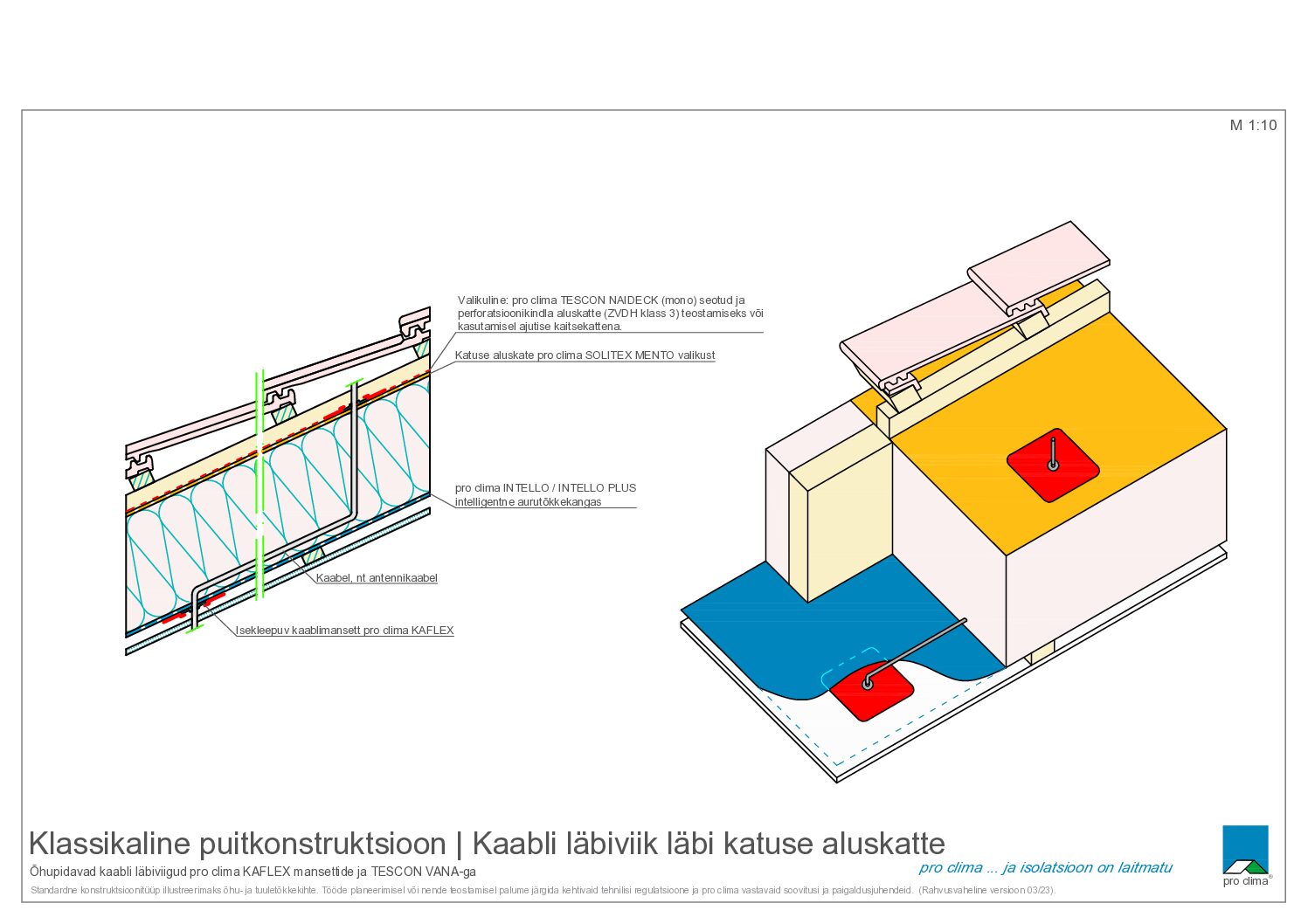

klasskikaline puitkonstruktsioon kaabli läbiviik läbi katuse aluskatte
v1.0 · Detailjoonis
